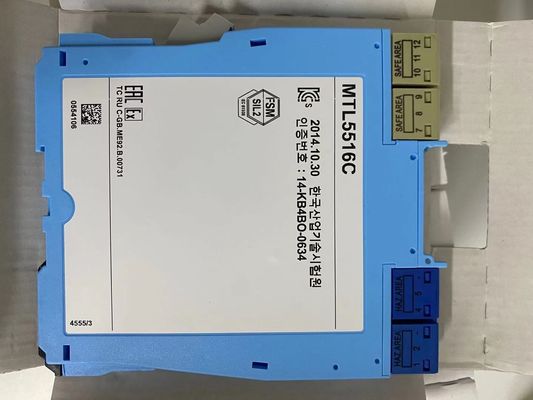

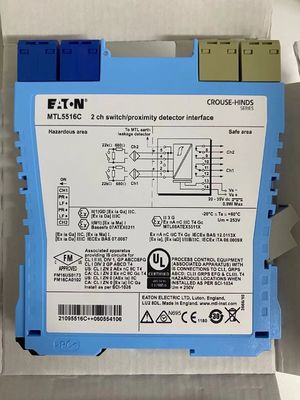

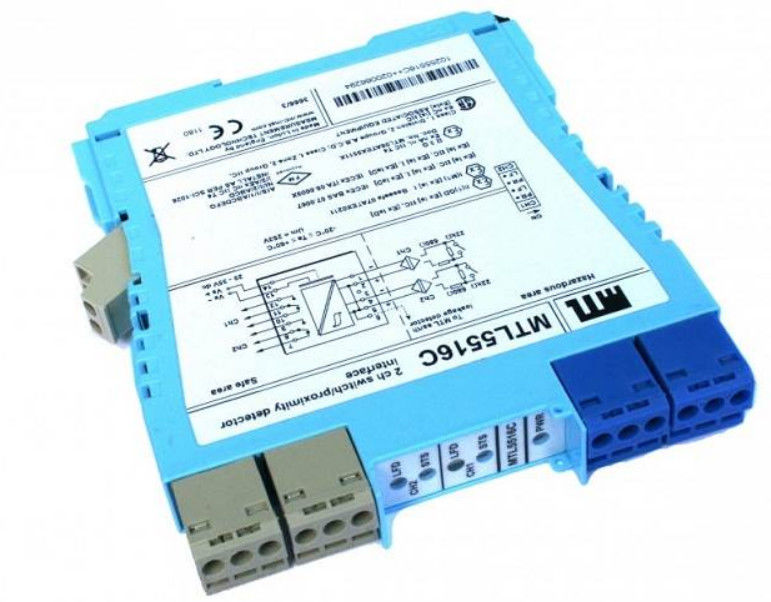

MTL5516C Interface do detector de proximidade do interruptor NAMUR Input, Relay Output

MTL5516C Interface MTL Instruments Switch/Detector de Proximidade

O MTL5516/C permite controlar duas cargas de área segura por um interruptor
ou detector de proximidade situado numa zona perigosa.
As condições de curto-circuito na fiação de campo são detectadas pelo dispositivo de detecção de falhas de linha (LFD) e também indicadas na parte superior do módulo.
A inversão de fase para cada canal é selecionada por um interruptor no lado do
O módulo e a saída são fornecidos por contatos de relé de mudança.
circuito em qualquer circuito de campo.

Especificações
Ver também especificação comum

• Número de canais
Dois.
• Localização dos interruptores
Zona 0, zona de perigo IIC, T6
Divisão 1, local perigoso do grupo A
• Localização do detector de proximidade
Zona 0, IIC, zona de perigo T4?? 6, se adequadamente certificada
Divisão 1, local perigoso do grupo A
• Introduções de zonas perigosas
Entradas conformes com as normas BS EN6094756:2001 para detectores de proximidade (NAMUR)
• Voltagem aplicada ao sensor
7 a 9 V de corrente contínua a partir de 1kΩ ± 10%
• Características de entrada/saída
Fase normal
Saídas fechadas se a entrada for > 2,1 mA (< 2kΩ no circuito de entrada)
As saídas abertas se a entrada for < 1,2 mA (> 10kΩ no circuito de entrada)
Histerese: 200μA (650Ω) nominal
• Detecção de falhas da linha (LFD) (quando selecionado)
O relay de saída do canal é o relay de saída do canal, que é o relay de saída do canal, e o relay de saída do canal, que é o relay de saída do canal.
Desligado se for detectada uma falha na linha de entrada.
Alarme de circuito aberto se for < 50 μA
Alarme de circuito aberto desligado se for > 250 μA
Alarme de curto-circuito se Rin < 100Ω
Alarme de curto-circuito desligado se Rin > 360Ω
Nota: Os resistores devem ser instalados quando o dispositivo LFD for utilizado com uma entrada de contacto.
500Ω a 1kΩ em série com interruptor
20 kΩ a 25 kΩ em paralelo com o interruptor
• Saída da zona segura
Dois relés de pólo único com contatos de mudança
Nota: as cargas reativas devem ser adequadamente suprimidas
• Características dos relés
Tempo de resposta: 10 ms no máximo
Classificação de contacto ((Área segura):
250 V AC, 2A, cosØ > 0.7,
40V dc, 2A, carga resistiva
Classificação de contacto (Zona 2):35V, 2A, 100VA.
• Consumo máximo de corrente
35 mA a 24 V
11.Disposição de energia dentro da unidade
00,84 W a 24 V

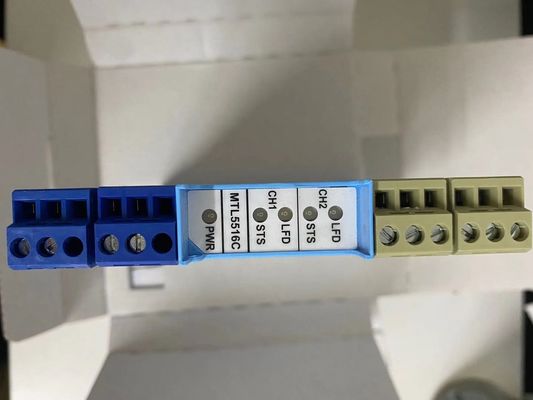

• Indicadores LED
Verde: indicação de potência
Amarelo: dois: estado do canal, ligado quando a saída estiver energizada
Vermelho: dois: indicação do LFD, quando a falha da linha é detectada
• Descrição da segurança (para cada canal)
U_o= 10,5 V I_o=14mA P_o= 37 mW Um = 253 V rms ou dc
