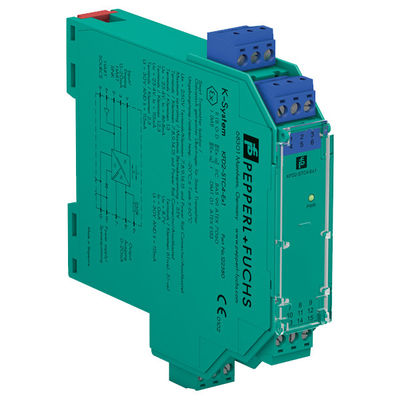

| Especificações gerais |
| Tipo de sinal |
Entrada analógica |
| Parâmetros relacionados com a segurança funcional |
| Nível de integridade de segurança (SIL) |
SIL 2 |
| Capacidade sistemática (SC) |
SC 3 |
| Fornecimento |
| Conexão |
Ferrovia de potência ou terminais 14+, 15- |
| Voltagem nominal |
18... 30 V DC |
| Ripple |
dentro da tolerância de abastecimento |
| Dissipação de energia |
≤ 1 W a carga máxima |
| Consumo de energia |
≤ 1,6 W à carga máxima |
| Input |
| Lado de ligação |
lado do campo |
| Conexão |
terminais 1+, 2-, 3 |
| Signal de entrada |
4... 20 mA |
| Voltagem de circuito aberto/corrente de curto-circuito |
terminais 1+, 3: 24 V / 25 mA |
| Resistência de entrada |
Máximo de 265 Ω terminais 2-, 3, máximo de 330 Ω terminais 1+, 3 |
| Voltagem disponível |
≥ 17 V a 20 mA ; ≥ 21 V a 4 mA, terminais 1+, 3 |
| Produção |
| Lado de ligação |
lado de controlo |
| Conexão |
terminais 7+, 8-, 9- (sink)
terminais 7-, 8+, 9+ (fonte)
ver informações adicionais |
| Carga |
0... 800 Ω |
| sinal de saída |
4... 20 mA (supercarga > 25 mA) |
| Ripple |
Max. 50 μARMS |
| Fornecimento externo (loop) |
2... 30 V DC
Se a tensão externa for > 19 V, é necessária uma carga ≥ ((V - 19) / 0,02) Ω. V representa o valor da tensão externa.
O resistor interno de 250 Ω no terminal 9 pode ser utilizado como carga. |
| Características de transferência |
| Desvio |
a 20 °C (68 °F), 4... 20 mA
≤ 10 μA, incluindo calibração, linearidade, histerese, cargas e flutuações da tensão de alimentação |
| |
Influência da temperatura ambiente |
≤ 0,25 μA/K |
| Faixa de frequências |
lado do campo para o lado do comando: largura de banda com 0,5 Vppsinal 0... 7,5 kHz (-3 dB)
lado do comando para o lado do campo: largura de banda com 0,5 Vppsinal 0,3... 7,5 kHz (-3 dB) |
| Tempo de liquidação |
200 μs |
| Tempo de subida/caída |
100 μs |
| Isolamento galvânico |
| Fonte de saída/fornecimento de energia |
isolamento funcional, tensão nominal de isolamento de 50 V AC |
| Indicadores/configurações |
| Elementos de exibição |
LED |
| Rótulos |
espaço para rotulagem na parte da frente |
| Conformidade da directiva |
| Compatibilidade eletromagnética |
|
| |
Diretiva 2014/30/UE |
EN 61326-1:2013 (localizações industriais) |
| Conformidade |
| Compatibilidade eletromagnética |
NE 21:2012
EN 61326-3-2:2008 |
| Grau de protecção |
IEC 60529:2001 |
| Protecção contra choques eléctricos |
UL 61010-1:2012 |
| Condições ambientais |
| Temperatura ambiente |
-20... 60 °C (-4... 140 °F)
Extensão do intervalo de temperatura ambiente até 70 °C (158 °F), consultar o manual para as condições de montagem necessárias |
| Especificações mecânicas |
| Grau de protecção |
Proteção IP20 |
| Conexão |
terminais de parafusos |
| Massas |
aproximadamente 200 g |
| Dimensões |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 polegadas) (W x H x D), tipo de caixa B2 |
| |
Altura |
124 mm |
| |
Largura |
20 mm |
| |
Profundidade |
115 mm |
| Instalação |
No carril de montagem DIN de 35 mm conforme a EN 60715:2001 |
| Dados para aplicação em zonas perigosas |
| Certificado de exame do tipo UE |
CML 17 ATEX 2029X |
| |
Marcação |
 II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| |
Input |
[Ex i Ga] IIC, [Ex i Da] IIIC, [Ex i Ma] I |
| Fornecimento |
|
| |
Tensão máxima segura |
250 V (Atento, a tensão nominal pode ser inferior). |
| Equipamento |
terminais 1+, 3- |
| |
Voltagem |
27.2 V |
| |
Corrente |
93 mA |
| |
Potência |
633 mW |
| |
Capacidade interna |
5 nF |
| |
Indutância interna |
0 mH |
| Equipamento |
terminais 2-, 3 |
| |
Voltagem |
30 V |
| |
Corrente |
115 mA |
| |
Potência |
1 W |
| |
Voltagem |
2 V |
| |
Corrente |
8.5 mA |
| |
Potência |
1.1 mW |
| Equipamento |
terminais 1+, 2 / 3- |
| |
Voltagem |
27.2 V |
| |
Corrente |
115 mA |
| |
Potência |
782 mW |
| |
Capacidade interna |
5 nF |
| |
Indutância interna |
0 mH |
| Produção |
|
| |
Tensão máxima segura |
250 V (Atento, a tensão nominal pode ser inferior). |
| Certificado |
CML 17 ATEX 3028X |
| |
Marcação |
II 3G Ex ec IIC T4 Gc |
| Isolamento galvânico |
|
| |
Input/Output |
Isolamento elétrico seguro conforme IEC/EN 60079-11:2007, valor máximo de tensão 375 V |
| |
Fornecimento de entrada/potência |
Isolamento elétrico seguro conforme IEC/EN 60079-11:2007, valor máximo de tensão 375 V |
| Conformidade da directiva |
|
| |
Diretiva 2014/34/UE |
EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 |
| Autorizações internacionais |
| Autorização UL |
E106378 |
| |
Desenho de controlo |
116-0439 (cULus) |
| Autorização IECEx |
|
| |
Certificado IECEx |
CML 17.0015X da IECEx |
| |
Marcação IECEx |
[Ex i Ga] IIC, [Ex i Da] IIIC, [Ex i Ma] I
Ex ex IIC T4 G |
