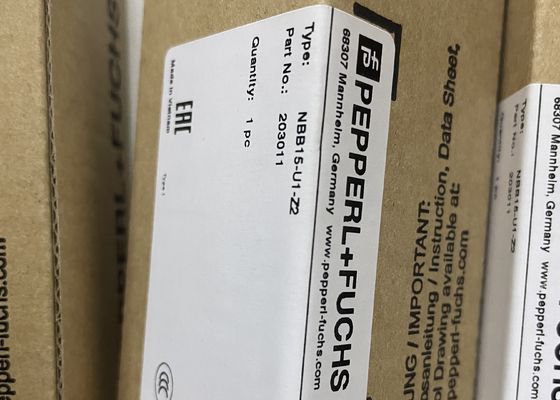

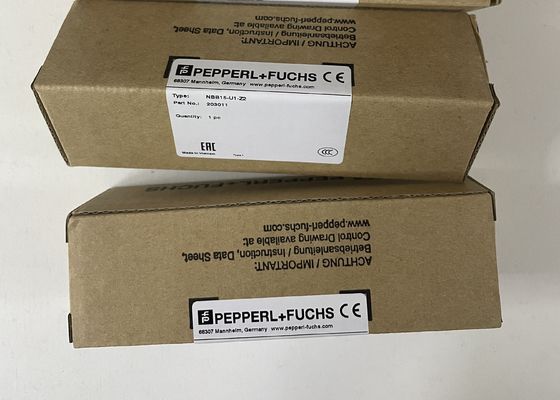

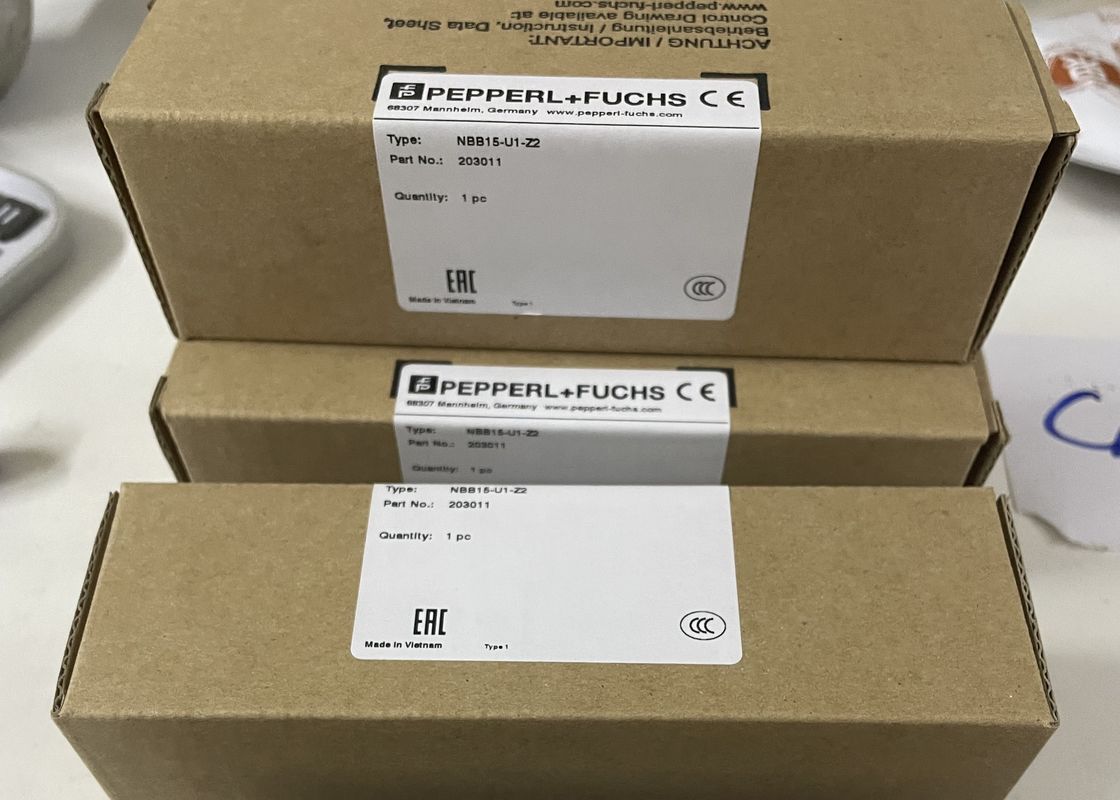

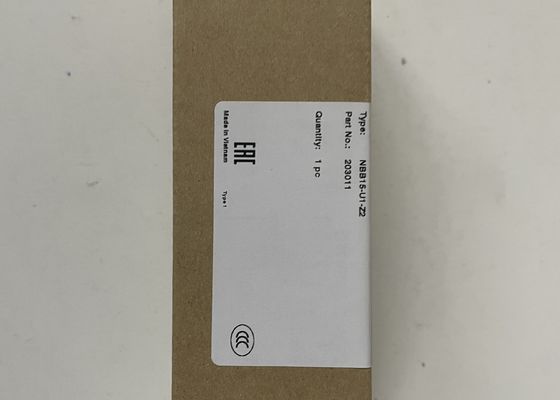

PEPPERL FUCHS Sensor indutivo NBB15-U1-Z2

Extracto da ficha de dados: Dados técnicos do NBB15-U1-Z2

Detalhes do produto

Fabricante: Pepperl+Fuchs

NBB15-U1-Z2

Sensor de indução NBB15-U1-Z2

Cabeça de sensor bidirecional e giratória

15 mm de descarga

Indicador de 2 LEDs para visibilidade a 360°

Função de comutação: aberta/fechada normalmente (NO/NC)

Tipo de saída: dois fios

Distância de funcionamento nominal: 15 mm

Instalação: descarga

Polaridade de saída: CC

Distância de funcionamento garantida: 0... 12,15 mm

Distância de funcionamento real: 13,5... 16,5 mm, tipicamente 15 mm

Fator de redução rAl: 0.3

Fator de redução rCu: 0.3

Fator de redução r304: 0.7

Classificações nominais

Tensão de funcionamento: 5... 60 V

Frequência de comutação: 0... 400 Hz

Histerese: tipicamente 5%

Protecção de polaridade inversa: tolerante à polaridade inversa

Proteção contra curto-circuito: sim

Queda de tensão: ≤ 5 V

Queda de tensão em IL

Caída de tensão IL = 100 mA, elemento de comutação ligado: ... 5 V

Corrente de funcionamento: 2... 200 mA

Corrente fora de estado: 0... 0,5 mA

Indicador de estado de comutação: 2 LED, amarelo

Parâmetros relacionados com a segurança funcional

MTTFd: 1133 a

Tempo de missão (TM): 20 a

Cobertura de diagnóstico (DC): 0 %

Autorizações e certificados

Conformidade EAC: TR CU 020/2011

Aprovação UL: cULus Listed, General Purpose

Autorização CSA: cCSAus Lista, finalidade geral

CCC: Certificado pela China Compulsory Certification (CCC)

Condições ambientais

Temperatura ambiente: -25... 85 °C (-13... 185 °F)

Especificações mecânicas

Tipo de ligação: terminais de parafuso

Informações para ligação: no máximo dois condutores com a mesma secção transversal do núcleo podem ser montados numa ligação terminal!
torque de tração de 1,2 Nm + 10 %

Secção transversal do núcleo: até 2,5 mm2

Secção transversal mínima do núcleo: sem ferrule da extremidade do fio 0,5 mm2, com mangas de ligação 0,34 mm2

Secção transversal máxima do núcleo: sem ferrule da extremidade do fio 2,5 mm2, com mangas de ligação 1,5 mm2

Material da caixa: PA/metal com revestimento em pó epoxi

Detecção de rosto: PA

Grau de protecção: IP68 / IP69K

Massa: 225 g

Nota: Torque de aperto: 1,8 Nm (abrigo)

Peso de embarque: 1,5 kg
