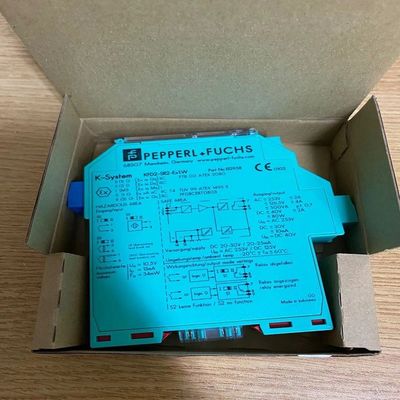

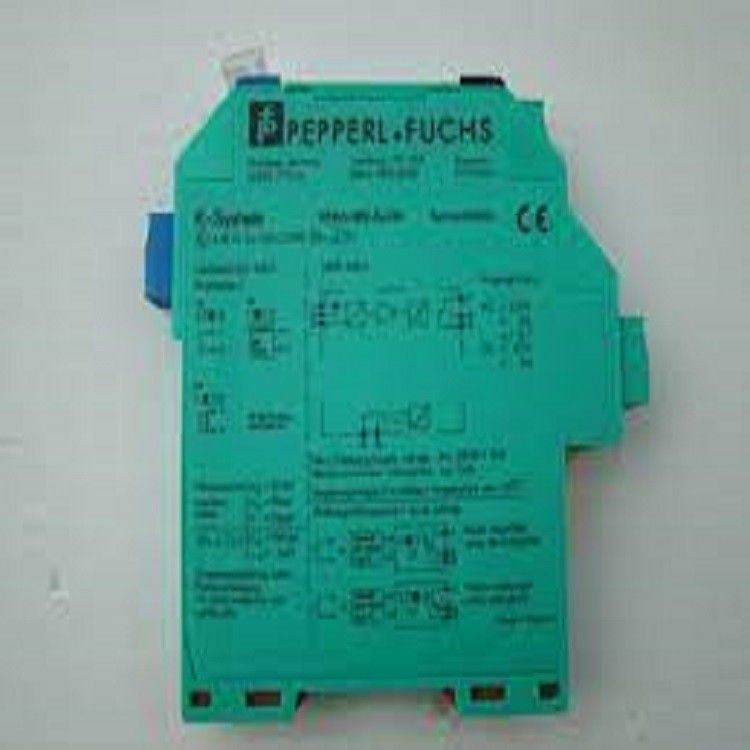

KFD2-SR2-EX1.W PEPPERL FUCHS Barreira isolada

Detalhes do produto:
Fabricante: Pepperl+Fuchs
Número do produto. : KFD2-SR2-EX1.W
Tipo de produto: Barreiras isoladas de transformadores

Características:

• Barreira isolada de um canal
• Fornecimento de corrente contínua de 24 V (Power Rail)
• Contato seco ou entradas NAMUR
• Saída de contato do relé
• Detecção de falhas da linha (LFD)
• Modo de funcionamento reversível
• Até ao nível SIL 2 (SC 3) de acordo com a IEC/EN 61508

Função

Esta barreira isolada é utilizada para aplicações de segurança intrínseca.

O dispositivo transfere sinais digitais dos sensores NAMUR ou dos contatos secos da zona perigosa para a zona não perigosa.

O sensor de proximidade ou o contato mecânico controla a carga lateral de controle para uma saída de contato de relé. A saída do dispositivo muda o estado quando o sinal de entrada muda o estado.

Através de interruptores, o modo de funcionamento pode ser invertido e a detecção de falhas da linha pode ser desligada.

Durante um estado de falha, o relé volta ao seu estado desactivado e os LED indicam a falha de acordo com o NAMUR NE 44.

Se o dispositivo for operado através do Power Rail, está disponível uma mensagem de erro colectiva.

Dados técnicos

1Especificações gerais

Tipo de sinal: Entrada digital

2Parâmetros relacionados com a segurança funcional

Nível de integridade de segurança (SIL): SIL 2

Capacidade sistemática (SC): SC 3

3- Fornecimento

Conexão: Ferrovia de potência ou terminais 14+, 15-

Voltagem nominal: 19... 30 V DC

Ripple: ≤ 10 %

Corrente nominal: ≤ 35 mA

Dissipação de energia: ≤ 0,7 W

Consumo de energia: ≤ 0,7 W

4. Input

Lado de ligação: lado do campo

Conexão: terminais 1+, 2+, 3-

Valores nominais: Acordar com a EN 60947-5-6 (NAMUR)

Voltagem de circuito aberto/corrente de curto-circuito: Aproximadamente 8 V DC / aproximadamente 8 mA

Ponto de comutação/isterese de comutação: 1.2... 2,1 mA / aproximadamente 0,2 mA

Detecção de falhas da linha: quebra I ≤ 0,1 mA, curto-circuito I > 6 mA

Relação pulso/pausa: Min. 20 ms / min. 20 ms

5. Produção

Lado de ligação: lado de controlo

Conexão: terminais 7, 8, 9

Output: ■ retransmissor de sinal

Carregamento por contacto: 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A carga resistiva

Corrente mínima do interruptor: 2 mA / 24 V DC

Retardo energizado/desenergizado: Aproximadamente 20 ms / aproximadamente 20 ms

Vida útil mecânica: 10⁷Ciclos de comutação

Mensagem de erro colectivo: Ferrovias elétricas

6Características de transferência

Frequência de comutação: < 10 Hz

7Isolamento galvânico

Input/Output: isolamento reforçado de acordo com a norma IEC/EN 61010-1, tensão nominal de isolamento 300 V_Ef

Entrada/alimentação: isolamento reforçado de acordo com a norma IEC/EN 61010-1, tensão nominal de isolamento 300_Veff

Fornecimento de energia: isolamento reforçado de acordo com a norma IEC/EN 61010-1, tensão nominal de isolamento 300 V_Ef

8Indicadores/configurações

Elementos de exibição: Lâmpadas LED

Elementos de controlo: Interruptor DIP

Configuração: através de interruptores DIP

Rótulos: espaço para rotulagem na parte da frente

9Conformidade

Compatibilidade eletromagnética: NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Grau de protecção: IEC 60529:1989+A1:1999+A2:2013

Segurança funcional: IEC/EN 61508:2010

Input: EN 60947-5-6:2000

10Condições ambientais

Temperatura ambiente: -40 °C a 70 °C

11Especificações mecânicas

Grau de protecção: Proteção IP20

Conexão: terminais de parafusos

Massas: aproximadamente 150 g

Dimensões: 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 polegadas) (W x H x D), tipo de caixa B2

Altura: 119 mm

Largura: 20 mm

Profundidade: 115 mm

Instalação: No carril de montagem DIN de 35 mm conforme a EN 60715:2001
