1794-TB3 ALLEN BRADLEY PLC Products Base de terminais flexíveis de entrada/saída

Detalhes do produto:
Fabricante: Allen Bradley
Número do produto. : 1794-TB3
Tipo de produto:Unidade de base do terminal de E/S flexível

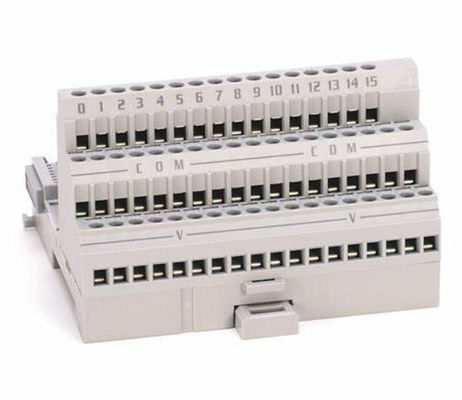

O 1794-TB3 é uma unidade de base de terminal que faz parte da plataforma Flex I/O da Allen-Bradley.Ele vem com três (3) tiras de terminais de parafuso pinças.

O 1794-TB3 é um componente Flex I/O fabricado pela Allen-Bradley.com uma tensão de até 80 V,. este módulo é também utilizado para hospedar módulos Flex I/O especificamente, 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 e 1794-OW8XT.O 1794-TB3 tem três (3) faixas terminaisA faixa de terminais superior é composta por dezesseis (16) terminais designados para a fiação de sinais de entrada e saída.para terminais comuns e de tensão. -V Common está localizado nos terminais B-16 e B-33; +V (Voltage In) Terminals está localizado nos terminais C-34 e C-5.O terminal de encadeamento daisy está localizado em C-34 (+) e B-16 (-) para abastecimento de entrada e C-51 (+) e B-33 (-) para abastecimento de saída.Para instalar a base do terminal, posicione a base do terminal em uma orientação ligeiramente angulada.Gancho a base do terminal sobre a parte superior do trilho DIN para ligar a parte de trás da base do terminal ao trilho DIN. O gancho da base do terminal deve deslizar por baixo da borda do módulo do adaptador e o conector FlexBus está ligado. Deslizar a base do terminal e empurrar com força contra o adaptador adjacente.Para bloquear a base do terminal para o DIN Rail, empurrar a base do terminal até que o 1794-TB3 se alinhe e se ligue ao trilho DIN.

A unidade de base do terminal de entrada/saída Flex 1794-TB3 da Allen-Bradley é um dispositivo que fornece pontos de conexão de terminais para a fiação de entrada/saída e contribui para a formação do plano de fundo.Dispõe de um máximo de 16 ligações de E/S com 18 terminais comuns e 18 terminais de tensãoO 1794-TB3 é utilizado em uma aplicação com uma classificação elétrica AC/DC de 125 V e tem uma capacidade de corrente máxima de 10A com 0,21 x 1.Fios de cobre de 3 mm2 (24-16 AWG) com filamentos destinados a ser utilizados com módulos de entrada e saídaO 1794-TB3 tem uma classificação Flexbus de 5V DC a 640mA e fornece uma corrente de 2A para os terminais de E/S. Ele também tem classificações de terminais V/COM de 125V DC/AC e 10A a 50-60Hz.

O 1794-TB3 fornece isolamento de tensão de 125V (contínuo) usando o Tipo de Isolamento Básico entre os terminais de fiação de campo para o FLEXBUS e tem um binário de parafuso terminal de 0,56 x 0,79 Nm (5 x 7 lb-in).Possui um código de temperatura T4A (América do Norte) e um código de temperatura IEC T4O 1794-TB3 tem uma temperatura operacional de -20-70 graus C (-4-158 graus C).F) a uma humidade relativa não condensante de 5-95% e testado e avaliado para suportar um choque operacional de 30G e uma vibração de 5G a 10-500HzO 1794-TB3 é c-UL-us, UL, CSA e certificado CE e tem uma dimensão de 94mm x 94mm x 69mm (3,7in x 3,7in x 2,7in).



Modelos relacionados:

Introdução da empresa:
A Achievers Automation Limited tem mais de 10 anos de experiência no mercado da Automatização Industrial, especializada na revenda de sondas, sensores, DCS, barreiras de isolamento, HMI, PLC, adaptadores,Conector Profibus e cabo de marcas como a BENTLY NEVADA, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens e etc. Se tiver alguma solicitação,Por favor, não hesite em nos contactar..

Perguntas Frequentes de Atrevedores
P: Os produtos são originais?
A: Estes produtos foram certificados pela Achievers Automation Limited como unidades OEM genuínas obtidas através de canais OEM ou de terceiros independentes.
P: Como vai organizar o envio?
A: Podemos organizar o envio com base em seu pedido. Temos forwarder cooperado que pode organizar o envio via FedEx, DHL, TNT com bom preço.
P: Qual é a garantia das mercadorias?
A: Garantia de um ano.
