Detalhes do produto:
Fabricante: Pepperl+Fuchs

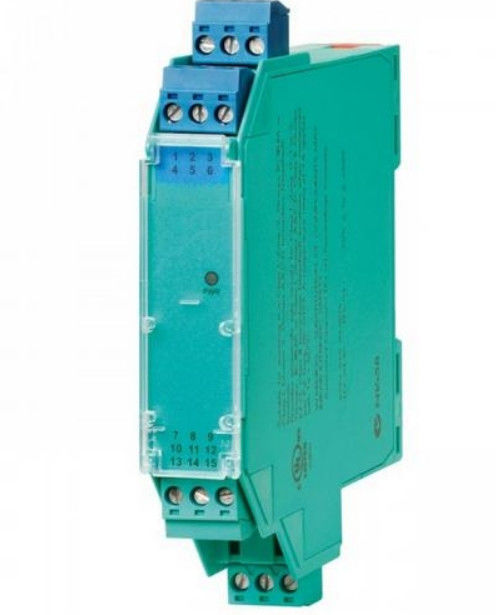

Número do produto. :KCD2-STC-Ex1.20
Tipo de produto: fonte de alimentação do transmissor SMART
Características:
- Barreira isolada de um canal
- Fornecimento de corrente contínua de 24 V (Power Rail)
- Entrada para transmissores SMART de dois fios e fontes de corrente
- Divididor de sinal (1 entrada e 2 saídas)
- Saída dupla 0/4 mA... 20 mA ou 0/1 V... 5 V
- Blocos terminais com tomadas de ensaio
- Até ao nível SIL 2 (SC 3) de acordo com a IEC/EN 61508
Função
O dispositivo fornece transmissores de 2 fios na área perigosa e também pode ser usado com fontes de corrente.
Transfere o sinal de entrada analógico para a área segura como dois sinais de saída isolados.
A comunicação bidirecional é suportada para transmissores SMART que usam modulação de corrente para transmitir dados e modulação de voltagem para receber dados.
A saída é selecionada como fonte de corrente, sumidouro de corrente ou fonte de tensão através de interruptores.
As tomadas de ensaio para a ligação dos comunicadores HART são integradas nos terminais do dispositivo.
Dados técnicos
1.especificações
Tipo de sinal: Entrada analógica
2Parâmetros relacionados com a segurança funcional
Nível de integridade de segurança (SIL): SIL 2
Capacidade sistemática (SC): SC 3
3- Fornecimento
Conexão: Power Rail ou terminais 9+, 10-
Voltagem nominal: 19... 30 V DC
Ripple: dentro da tolerância de abastecimento
Dissipação de energia: aproximadamente 1,4 W a 20 mA de corrente de transferência, 250 Ω em ambas as saídas
Consumo de energia: 2 W
4.Input
Lado de ligação: lado do campo
Conexão: terminais 1+, 2- (sink); 3+, 4- (fonte)
sinal de entrada: 0/4... 20 mA
Queda de tensão: terminais 3, 4: ≤ 6,1 V a 20 mA
Corrente de curto-circuito: terminais 1+, 2-: 25 mA
Resistência de entrada: terminais 1+, 2-: máximo 500 Ω (BRAIN)
(250 Ω de carga)
Voltagem disponível: terminais 1+, 2-: ≥ 16 V a 20 mA, ≥ 18,5 V a 4 mA
5.Produtos
Lado de ligação: lado de controlo
Conexão: Fonte: terminais 5-, 6+; 7-, 8+
Lava-louças: terminais 5+, 6-, 7+, 8-
Carga: canal 1: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
canal 2: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
sinal de saída: 0/4... 20 mA ou 0/1... 5 V
Ripple: Max. 50 μA rms
