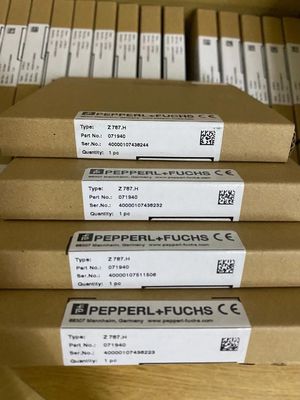

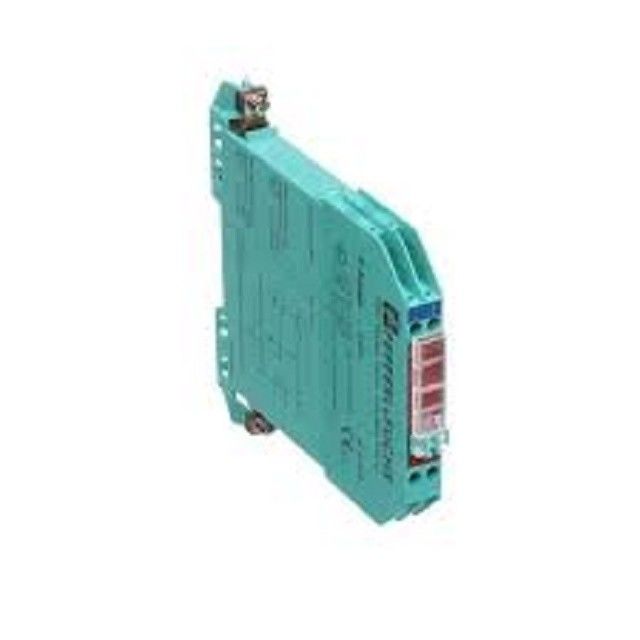

Pepperl+Fuchs Z787.H Zener Barrier 2 Channels versão de alta potência
Detalhes do produto:
Fabricante: Pepperl+Fuchs
Número do produto. : Z787.H
Tipo de produto: Barreira de Zener
Características:
- 2 canais
- Versão CC, polaridade positiva
- Tensão de funcionamento 26,5 V a 10 μA
- Resistência de série máxima 250 Ω
- Capacidade nominal de fusível 80 mA
- Montagem no carril DIN
- Versão de alta potência
- Com diodo de retorno
Função
A barreira de Zener impede a transferência de energia inaceitavelmente elevada da zona segura para a zona perigosa.
Os diodos de Zener na barreira de Zener estão ligados na direção inversa. A tensão de ruptura dos diodos não é excedida em funcionamento normal.devido a uma falha na área seguraA barreira de Zener tem uma polaridade positiva, ou seja, os ânodos dos díodos de zener estão aterrados.
Esta versão de alta potência tem uma resistência serial menor e, portanto, fornece uma tensão maior ao dispositivo de campo.
A barreira de Zener é para avaliar os sinais da área perigosa.Por conseguinte, o pressuposto atual para os cálculos da segurança intrínseca é zero..
Dependendo da aplicação, aplicam-se parâmetros de segurança intrínsecos aumentados ou diminuídos para a ligação serial ou paralela.Exemplos de aplicação podem ser encontrados na descrição do sistema das barreiras de Zener.
Dados técnicos
1Especificações gerais
Tipo: Versão CC, polaridade positiva
2Especificações elétricas
Resistência nominal: 240 Ω
Resistência em série: Max. 250 Ω
Classificação dos fusíveis: 80 mA
3Conexão com área perigosa
Conexão: terminais 1, 2; 3, 4
4Conexão de área segura.
Conexão: terminais 5, 6; 7, 8
Tensão de funcionamento
Ciclo de abastecimento: Máximo de 27 V
Ciclo de medição: 26,5 V, no máximo, a 10 μA
5Conformidade
Grau de protecção: IEC 60529
6Condições ambientais
Temperatura ambiente: -20... 60 °C (-4... 140 °F)
Temperatura de armazenamento: -25... 70 °C (-13... 158 °F)
Umidade relativa: Max. 75%, sem condensação
7Especificações mecânicas
Grau de protecção: Proteção IP20
Conexão: terminais de parafusos
Secção transversal do núcleo: Max. 2 x 2,5... mm2
Massas: aproximadamente 150 g
Dimensões: 12.5 x 115 x 116 mm (0,5 x 4,5 x 4,6 polegadas) (W x H x D)
Altura: 115 mm
Largura: 12.5 mm
Profundidade: 116 mm
Tipo de construção: Habitação de terminais modular, ver descrição do sistema
Instalação: No carril de montagem DIN de 35 mm conforme a EN 60715:2001
