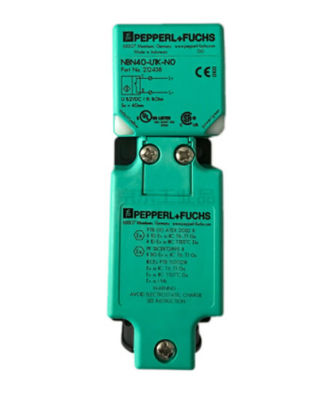

1Especificações gerais
Função de comutação: Normalmente fechado (NC)
Tipo de saída: NAMUR
Distância de funcionamento nominal: 40 mm
Instalação: não-flush
Distância de funcionamento garantida: 0... 32,4 mm
Distância de funcionamento real: 36... 44 mm
Fator de redução rAl: 0.45
Fator de redução rCu: 0.45
Fator de redução r304: 0.8
Tipo de saída: 2 fios
2. Classificações nominais
Voltagem nominal: 8.2 V (Ri aproximadamente 1 kΩ)
Frequência de comutação: 0... 100 Hz
Histerese: 1... 15 tipicamente 5 %
Protecção da polaridade inversa: Proteção de polaridade inversa
Proteção contra curto-circuito: - Sim, sim.
Consumo corrente
Placa de medição não detectada: ≥ 3 mA
Detectada placa de medição: ≤ 1 mA
Indicador de estado de comutação: LED, amarelo
3Parâmetros relacionados com a segurança funcional
MTTFd: 1415 a
Tempo de missão (T)M): 20 a
Cobertura de diagnóstico (DC): 0 %
4- Conformidade com as normas e directivas
Conformidade padrão
NAMUR: EN 60947-5-6:2000
IEC 60947-5-6:1999
Compatibilidade eletromagnética: NE 21:2007
Padrões: EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
5Condições ambientais
Temperatura ambiente: -25... 100 °C (-13... 212 °F)
Temperatura de armazenamento: -40... 100 °C
6Especificações mecânicas
Tipo de ligação: terminais de parafusos
Informações para ligação: No máximo dois condutores com a mesma secção transversal do núcleo podem ser montados numa ligação terminal!
torque de tração de 1,2 Nm + 10 %
Secção transversal do núcleo: até 2,5 mm2, comprimento de isolamento despojado: 7 mm
Secção transversal mínima do núcleo: sem ferrule de extremo de fio 0,5 mm2, com mangas de conector 0,34 mm2
Secção transversal máxima do núcleo: sem ferrule de extremidade de arame 2,5 mm2, com mangas de conector 1,5 mm2
Conexão (lado do sistema): terminais de parafuso, M20 x 1,5 glândula de cabo, comprimento de fio utilizável 9,1 mm, profundidade de parafuso máxima 9,1 mm
Materiais para a carcaça: PA
Detecção de rosto: PA
Grau de protecção: IP66 / IP68 / IP69K
Massas: 225 g
Dimensões
Altura: 40 mm
Largura: 40 mm
Duração: 118 mm
Nota: Torque de aperto: 1,8 Nm (abrigo)
7Informações gerais
Utilização na zona perigosa: Ver os manuais de instruções
