Fornecimento de componentes industriais confiáveis para as empresas
Este componente de automação industrial é fornecido para aquisições empresariais.
Para reduzir o risco de abastecimento, cada encomenda é tratada individualmente com apoio para confirmação do modelo, esclarecimento da condição e estimativa do prazo de entrega antes da colocação da encomenda.Fornecem-se termos de cotação claros e uma comunicação coerente para ajudar os parceiros a gerirem as expectativas e a concluirem as transacções com confiançaA verificação ou esclarecimento adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.

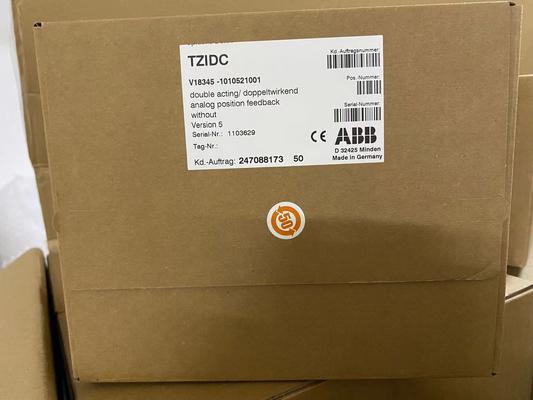

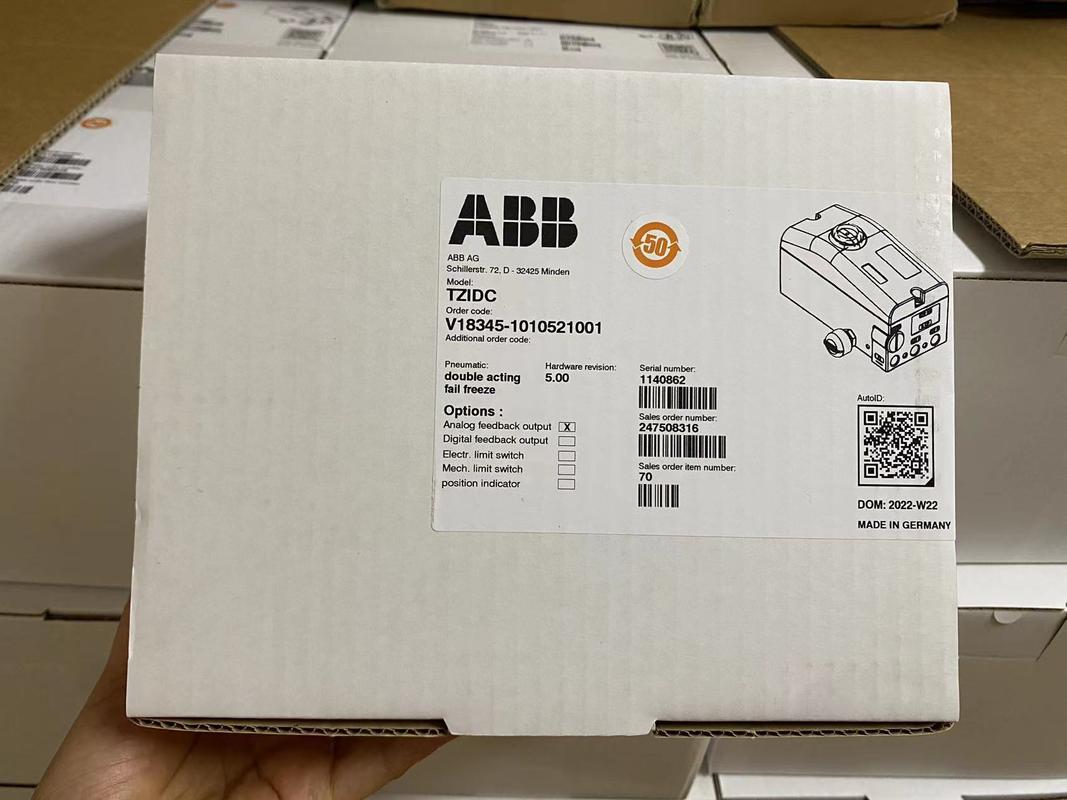

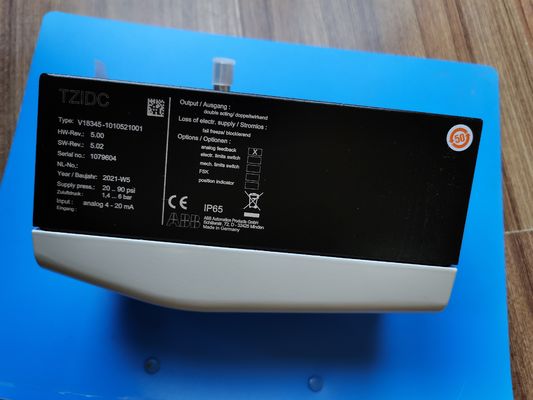

O ABB V18345-1010521001 é um posicionador inteligente eletro-pneumático baseado em microprocessador projetado para regular com precisão o curso dos atuadores de válvulas de controle lineares e rotativas pneumáticas.Esta variante específica possui potência pneumática de dupla ação, comunicação digital HART 7 padrão, painel de operador local LCD incorporado e módulo de feedback de posição analógico 4 ¢ 20mA plug-in.
Detalhes:
| Parâmetro item |
Especificação técnica |
| Número completo da peça |
V18345-1010521001 (em inglês) |
| Fabricante |
ABB |
| Linha de produtos |
O posicionador digital inteligente da válvula TZIDC |
| Entrada de sinal de controlo |
4×20mA DC de dois fios, protocolo HART 7 |
| Faixa de potência de alimentação |
11 VDC ~ 30 VDC, impedância máxima do circuito 485Ω @ 20mA |
| Modo do atuador pneumático |
Dupla acção (duas portas de saída de ar) |
| Pressão atmosférica nominal de abastecimento |
1.4 bar ~ 8 bar (20116 psi) |
| Capacidade máxima de saída de ar |
≥ 13,5 kg/h |
| Consumo de ar estático |
≤ 0,03 kg/h em estado de espera constante |
| Módulo de feedback de posição |
Feedback analógico de posição integrado de 4 ‰ 20 mA |
| Interface de operação local |
Exibição digital LCD + botões de configuração física |
| Compatibilidade do atuador |
Tracção linear 20 ̊150 mm; rotação 0 ̊125° |
| Padrão de montagem |
Instalação do atuador rotativo NAMUR linear / VDI/VDE 3845 |
| Material de habitação |
Liga de alumínio fundido a pressão vernizada |
| Portão de cabo elétrico |
1/2-14 Fio interno do NPT |
| Conexão pneumática de ar |
1/4-18 Fios femininos NPT |
| Dimensão global |
100 mm × 80 mm × 42 mm |
| Peso líquido |
1.1 kg |
| Precisão do controlo da posição |
≤ ± 0,5% Escala completa |
| Tempo de resposta por etapas |
< 1 segundo para viagem de curso completo |
| Ponto de especificação |
Valor técnico |
| Temperatura ambiente de funcionamento |
-40 °C ~ +85 °C |
| Intervalo de temperatura de armazenamento |
-40 °C ~ +85 °C |
| Grau de protecção contra a entrada |
IP65, NEMA 4X |
| Resistência à vibração |
Até 10 g, 10 ̊80 Hz com desvio de posição < 1% |
| Resistência ao choque |
30 g de impacto máximo por IEC 60068-2-27 |
| Funções de diagnóstico integradas |
Monitorização do atrito das válvulas, falha do abastecimento de ar, alerta de desvio de circulação, notificação de falhas NAMUR NE 107 |
| Curvas de características de fluxo suportadas |
Linear, em percentagem igual, abertura rápida, curva de utilizador personalizada |
| Classificação de segurança funcional |
Certificado SIL 2 de acordo com a IEC 61508 |
| Certificação de zonas perigosas |
Versão padrão à prova de explosão; variantes ATEX/IECEx disponíveis separadamente |
| Certificações globais de conformidade |
CE, cULus, RoHS |
| Classe de resistência à corrosão |
CRC 2 para a atmosfera padrão da oficina industrial |
| Meio de abastecimento de ar autorizado |
Ar comprimido seco e filtrado ISO 8573-1 Classe 3 |
| Funções de comunicação |
Parametrização remota, registo de dados da válvula, carregamento de diagnóstico através do portátil HART / DCS |
| Função de arranque automático |
Calibração automática zero/span de um clique para todas as faixas de curso do atuador |
Marca
O Grupo ABB é uma empresa multinacional sueco-suíça de engenharia elétrica, constituída na Suíça como ABB Ltd. e com sede em Zurique.É cotado na bolsa Nasdaq Nordic de EstocolmoA ABB foi classificada em 340o na lista Fortune Global 500 de 2020 e tem sido uma empresa global da Fortune 500 por 24 anos.
Introdução da empresa:
Automação de conquistasLimited tem mais de 14 anos de experiência no mercado da automação industrial, especializada na revenda de sondas, sensores, DCS, barreiras de isolamento, HMI, PLC, adaptadores,Conector Profibus e cabo de marcas como a BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,YOKOGAWA,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM etc. Se tiver alguma solicitação, não hesite em contactar-nos.
Abaixo estão as principais marcas que lidamos nos últimos 14 anos:
Perguntas Frequentes de Atrevedores
P: Os produtos são originais?
R: Estes artigos foram certificados pela Achievers Automation Limited como unidades OEM genuínas obtidas através de canais OEM ou de terceiros independentes.
P: Como vai organizar o envio?
R: Podemos organizar o envio com base em seu pedido. Temos forwarder cooperado que pode organizar o envio via FedEx, DHL, TNT com bom preço.
P: Qual é a garantia das mercadorias?
A: Garantia de um ano.
