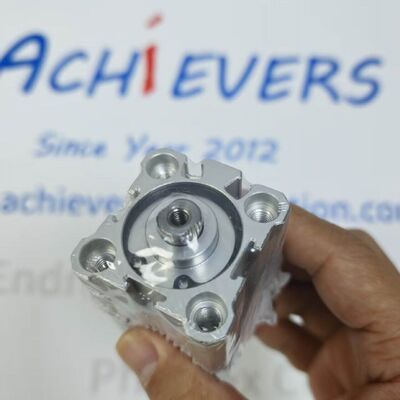

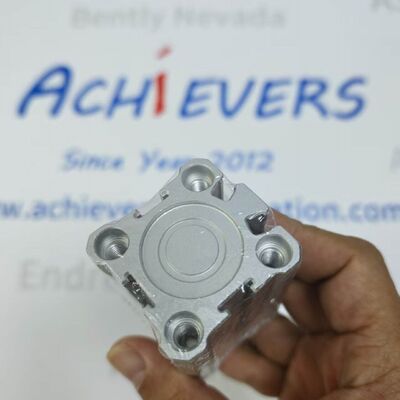

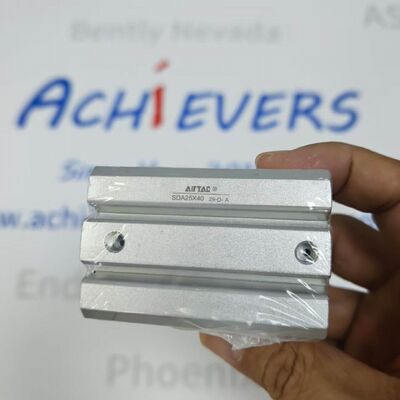

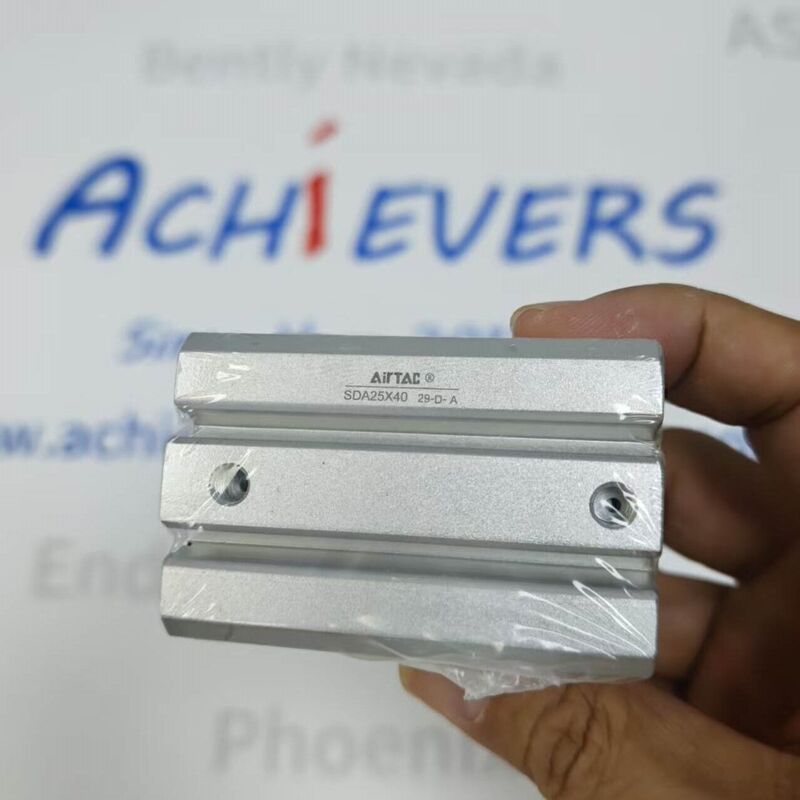

Cilindro pneumático fino compacto AirTAC SDA25X40
Detalhes do produto:
Fabricante: AirTAC
Nº do produto: SDA25X40
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
O AirTAC SDA25X40 pertence à série de cilindros pneumáticos compactos ultrafinos AirTAC classic SDA, design padrão de dupla ação com furo fixo de 25 mm e curso nominal de 40 mm. Adotando conexão de rebitagem integrada para cilindro e tampa traseira, pistão e haste do pistão, toda a máquina apresenta contorno fino ultraplano para economizar drasticamente espaço de instalação para layouts mecânicos estreitos. O cilindro do cilindro reserva slots de sensor magnético circunferenciais completos, suportando interruptores reed externos para feedback da posição do curso sem usinagem extra. As almofadas de TPU integradas eliminam o ruído de impacto alternativo e protegem os componentes internos durante o ciclismo de alta frequência. Este modelo é amplamente utilizado para fixar, levantar, empurrar e posicionar movimentos lineares em equipamentos automatizados de montagem, embalagem, testes eletrônicos e processamento de luz. O modelo básico SDA25X40 padrão não vem com ímã permanente integrado; variantes magnéticas carregam o sufixo S (SDA25X40S).
Detalhe:
| Item de parâmetro |
Especificações padrão do AirTAC SDA25X40 |
| Marca Oficial |
AirTAC |
| Código completo do modelo |
SDA25X40 |
| Série de produtos |
Cilindro pneumático compacto ultrafino SDA |
| Diâmetro do furo |
25mm |
| Curso padrão avaliado |
40mm |
| Modo de ação |
Dupla ação (acionamento pneumático push & pull) |
| Ímã embutido |
Não equipado (versão magnética: SDA25X40S) |
| Meio de trabalho |
Ar comprimido filtrado (é necessário filtro de precisão de 40μm) |
| Faixa de pressão operacional padrão |
0,15 ~ 1,0 MPa (1,5 ~ 10 Bar / 22 ~ 145 PSI) |
| Pressão de teste à prova hidrostática |
1,5 MPa (15 Bar/215 PSI) |
| Temperatura ambiente operacional |
-20°C ~ +70°C |
| Velocidade Alternativa do Pistão |
30 ~ 500mm/s |
| Tamanho da rosca da porta aérea |
PT1/8 (Opcional M5×0,8 / G1/8 / NPT1/8) |
| Tipo de almofada interna |
Almofada de pára-choques fixa em TPU (não ajustável) |
| Tolerância ao AVC |
+1,0/0 mm |
| Requisito de Lubrificação |
Não compatível com lubrificante |
| Nome do Componente |
Grau de matéria-prima |
Descrição funcional para SDA25X40 |
| Cilindro |
Liga de alumínio extrudado, parede interna anodizada dura |
A superfície interna laminada reduz o atrito, anticorrosão e formação integrada fina |
| Haste do pistão |
Aço Carbono Médio, Cromado Duro |
Baixo desgaste, alta retilineidade, saída linear estável |
| Conjunto de vedação do pistão |
Borracha nitrílica NBR (vedação heterogênea bidirecional) |
Estanqueidade ao ar em dupla direção, armazenamento interno de graxa para operação de ciclo longo |
| Tampas frontais e traseiras |
Liga de alumínio fundido |
Montagem integrada através de furos, separação selada da câmara de ar |
| Almofada abundante de absorção de choque |
Poliuretano Termoplástico TPU |
Absorva o impacto durante o curso limite do pistão, reduza o ruído de colisão de metal |
| Ranhura do sensor magnético |
Moldagem de barril integral (alumínio) |
Slot de círculo completo para fixação de interruptor reed, sem processamento secundário |
| Rebites de fixação interna |
Aço carbono com revestimento antiferrugem |
Conjunto de cilindro, tampa e pistão com trava de rebite para evitar estrutura solta |
| Chefe de montagem externo |
Liga de alumínio fundido |
Furos de montagem multidirecionais para instalação horizontal/vertical |
Marca
**Airtac** é uma marca bem conhecida de componentes pneumáticos originária de Taiwan e foi fundada em 1988. Ela se concentra em pesquisa e desenvolvimento e produção de componentes essenciais de automação industrial, como cilindros, válvulas solenóides e componentes de processamento de fontes de ar, que são amplamente utilizados em indústrias automotivas, eletrônicas, médicas e outras. Airtac possui múltiplas bases de produção e redes de vendas em todo o mundo. Seus produtos atendem aos padrões ISO e possuem qualidade confiável, além de serem profundamente confiáveis pelos fabricantes de equipamentos.
