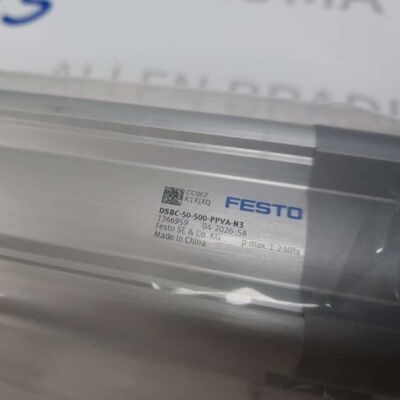

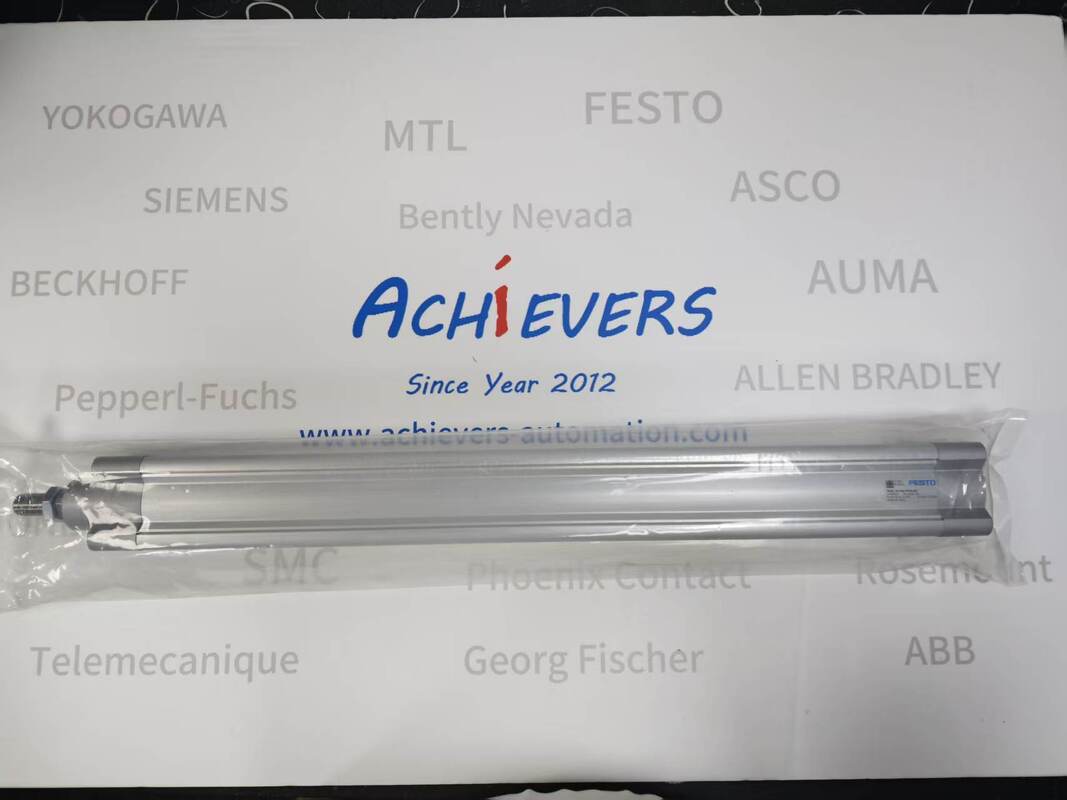

Cilindro pneumático padrão Festo DSBC-50-500-PPVA-N3 ISO 15552
Descrição:
Fabricante: Festo
Nº do produto: DSBC-50-500-PPVA-N3
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
Este atuador adota um design de rosca de haste de pistão externa M16 × 1.5 de extremidade única, ranhuras de sensor integradas de três lados para instalação de interruptor de proximidade sem contato para detectar posições de pistão de curso completo. O amortecimento pneumático PPV ajustável de extremidade dupla oferece amortecimento de impacto preciso para um curso alternativo de 500 mm, limitando a energia de impacto na posição final a 1 J com comprimento de deslocamento de amortecimento padrão de 22 mm. Classificação CRC2 de resistência à corrosão moderada, construção livre de LABS em conformidade com VDMA24364-B1/B2-L, compatível com ambientes de sala limpa Classe 5 de acordo com ISO 14644-1Festo. A ampla adaptabilidade à pressão e à temperatura suporta a operação contínua em linhas de produção automatizadas, pórticos de manuseio de materiais, fixação pesada e sistemas de posicionamento linear longo.
Detalhe:
| Item de parâmetro |
Especificação padrão da Festo DSBC-50-500-PPVA-N3 |
| Marca |
Festo |
| Código completo do modelo |
DSBC-50-500-PPVA-N3 |
| Nº de pedido do fabricante |
1366959 |
| Série de produtos |
Cilindro de perfil padrão DSBC ISO 15552 |
| Diâmetro do furo |
50mm |
| Curso padrão avaliado |
500 milímetros |
| Modo de operação |
Dupla ação (extensão e retração pneumática) |
| Tipo de almofada |
PPVA: Almofada pneumática ajustável, ambas as extremidades |
| Comprimento de viagem da almofada |
22mm |
| Energia máxima de impacto na posição final |
1 J |
| Tamanho da rosca da haste do pistão |
Rosca macho externa M16 × 1,5 |
| Rosca de conexão da porta aérea |
G1/4 |
| Faixa de pressão operacional |
0,04 ~ 1,2 MPa (0,4 ~ 12 Bar / 5,8 ~ 174 PSI) |
| Pressão de teste de prova |
1,8 MPa |
| Meio Operacional |
Ar Comprimido Filtrado ISO 8573-1:2010 [7:4:4] |
| Temperatura ambiente de operação |
-20 ℃ ~ +80 ℃ |
| Força de extensão teórica @ 6 Bar |
1178N |
| Força de retração teórica @ 6 Bar |
990N |
| Massa Móvel (Base de Curso de 0mm) |
365g |
| Massa Móvel Adicional por Curso de 10mm |
25g |
| Peso Básico (Curso de 0mm) |
1190g |
| Classe de resistência à corrosão |
CRC 2 (Estresse de Corrosão Moderada) |
| Conformidade LABS/PWIS |
VDMA24364-B1/B2-L (sem silicone) |
| Adequação para salas limpas |
ISO 14644-1 Classe 5 |
| Padrão em conformidade |
ISO 15552 |
| Suporte para detecção de posição |
Compatível com sensores de proximidade Festo (ranhuras cilíndricas de 3 lados) |
| Nome do Componente |
Grau de matéria-prima |
Descrição funcional para DSBC-50-500-PPVA-N3 |
| Cilindro |
Liga de alumínio forjado, anodizado duro e liso |
Perfil extrudado com ranhuras de sensor triplo, parede interna antidesgaste, leve alta rigidez para curso longo de 500 mm |
| Haste do pistão |
Aço de alta liga, cromado duro |
Superfície de baixo atrito, alta retilineidade, resiste à flexão sob cargas laterais de longo curso |
| Pistão |
Liga de alumínio forjado anodizado |
Estrutura de vedação TPE-U de dupla direção integrada, massa balanceada para reciprocidade estável |
| Selo Principal do Pistão |
Poliuretano TPE-U (PU) |
Estanqueidade ao ar bidirecional, baixo desgaste para milhões de operações de ciclo |
| Vedação do limpador da haste do pistão |
TPE-U (PU) |
Bloqueie a contaminação por poeira, líquido refrigerante e partículas que entram na câmara interna do cilindro |
| Chefe de almofada e pistão de almofada |
Plástico Acetal POM |
Componente central de almofada pneumática ajustável de baixa fricção, controle o fluxo de exaustão de ar para amortecimento |
| Tampas frontais e traseiras |
Liga de alumínio revestida fundida |
Saliências de porta integradas, furos roscados de montagem, separação selada da câmara de ar |
| Montagem de parafusos/porcas de fixação |
Aço Carbono Galvanizado |
Fixadores antiferrugem do tirante para travar o cano e as tampas das extremidades em um conjunto integrado |
| Bucha de rolamento interno |
Composto de Polímero POM |
Luva guia autolubrificante para reduzir o ruído de fricção da haste do pistão |
| Selo de almofada amortecedora |
TPE-U (PU) |
Sele a câmara de ar com almofada para manter um desempenho de amortecimento estável e ajustável |
