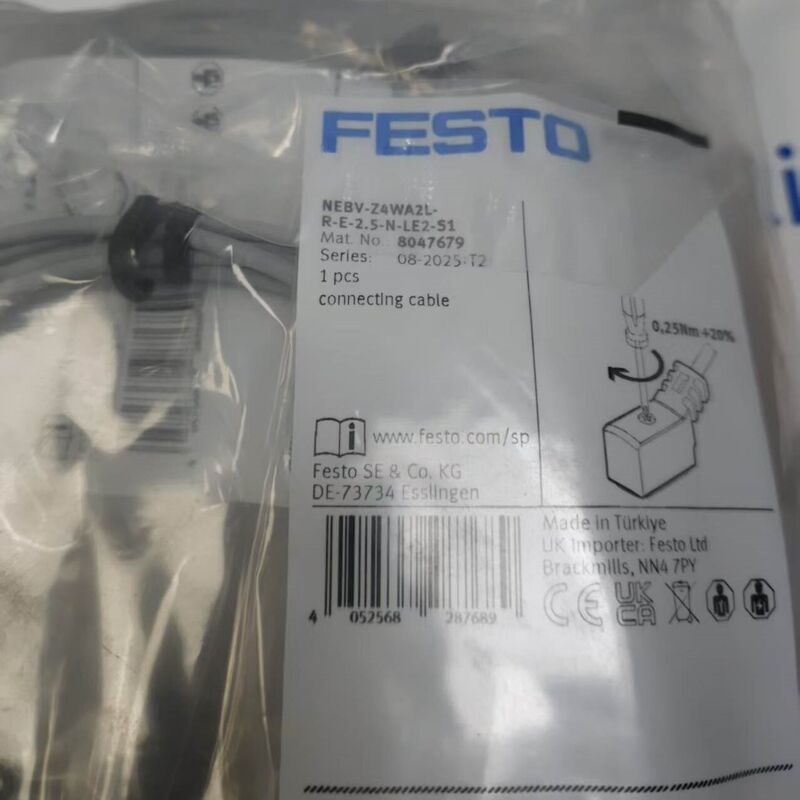

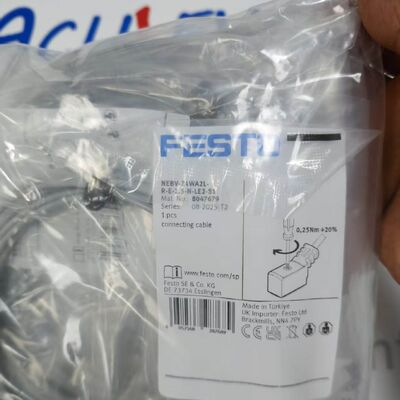

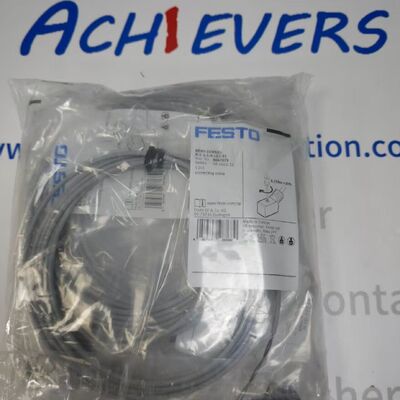

Cabo de conexão da válvula solenóide Festo NEBV-Z4WA2L-RE-2
Descrição:
Fabricante: Festo
Nº do produto: NEBV-Z4WA2L-RE-2
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
Este conjunto de cabos apresenta um soquete de parafuso métrico ZC compacto e angular que é montado diretamente nas válvulas solenóides por meio de um parafuso de fixação central M2, eliminando a fiação de campo complexa. Um LED amarelo integrado exibe o status de energização da válvula para rápida solução de problemas no local. O cabo flexível PUR de 2 núcleos é certificado para movimento contínuo da esteira de arrasto com limites mínimos estritos de raio de curvatura. A proteção contra entrada IP65 é alcançada somente após a montagem completa da válvula, bloqueando poeira da oficina, líquido refrigerante e respingos de líquido. CRC3 de alto grau de resistência à corrosão, construção sem silicone e sem LABS atende aos padrões VDMA24364, compatível com circuitos de controle pneumático industrial de 24 VCC em equipamentos de automação, embalagem e montagem eletrônica.
Detalhe:
| Item de parâmetro |
Especificações padrão da Festo NEBV-Z4WA2L-RE-2 |
| Marca |
Festo |
| Código completo do modelo |
NEBV-Z4WA2L-RE-2 |
| Série de produtos |
Cabo de conexão da válvula solenóide pré-fabricada NEBV |
| Padrão de soquete |
Parafuso métrico retangular ZC, saída angular |
| Contagem de pinos/núcleos usados |
2 pinos, totalmente ocupados (2 núcleos) |
| Comprimento fixo do cabo |
2 metros |
| Estrutura do Fio |
Condutor trançado 2 × 0,14 mm² |
| Diâmetro externo do cabo |
2,9 mm (tolerância ±0,1 mm) |
| Tensão nominal de operação |
24 VCC |
| Faixa de tensão operacional permitida |
CC 20,4 V ~ 26,4 V |
| Capacidade de resistência a surtos |
2,4kV |
| Proteção contra polaridade |
Proteção bipolar contra polaridade reversa (sufixo R) |
| Indicador de status |
LED amarelo integrado para sinal de energização da válvula |
| Terminação final do controlador |
E = Condutores voadores de fio desencapado aberto |
| Compatibilidade de cabos |
Adequado para movimento de corrente de arrasto de corrente energética |
| Raio de curvatura dinâmico mínimo |
≥29mm |
| Classificação de proteção de entrada |
IP65 (somente quando totalmente montado na válvula) |
| Temperatura ambiente de operação |
-10°C ~ +50°C |
| Grau de poluição (estado montado) |
3 |
| Durabilidade do acoplamento do conector |
50 ciclos de inserção/extração |
| Classe de resistência à corrosão |
CRC 3 (alta tensão de corrosão) |
| Conformidade LABS/PWIS |
VDMA24364-B1/B2-L (sem silicone) |
| Peso unitário líquido |
43g |
| Certificações |
Compatível com CE EMC, compatível com a diretiva RoHS |
| Condutor de Terra Protetor |
Não equipado |
| Nome do Componente |
Grau de matéria-prima |
Descrição funcional para NEBV-Z4WA2L-RE-2 |
| Corpo da carcaça do soquete |
Elastômero Termoplástico TPE-U (PU) |
Caixa moldada compacta preta, resistente a impactos, janela de luz LED integrada |
| Bainha Externa do Cabo |
Poliuretano TPE-U (PUR) |
Bainha flexível cinza, resistente a óleo/líquido de refrigeração, longa vida útil em correntes de arrasto |
| Isolamento interno do fio |
Polipropileno PP |
Isolamento de baixa capacitância, transmissão de sinal 24VDC estável |
| Terminais de pino de contato |
Liga de cobre, estanhada |
Baixa resistência de contato, antioxidação para ciclos repetidos de acoplamento |
| Parafuso de fixação para montagem de válvula |
Aço inoxidável |
Parafuso de travamento central M2, antiferrugem para operação de oficina de longo prazo |
| Chip indicador LED integrado |
LED SMD amarelo industrial |
Baixo consumo de energia, visibilidade clara sob iluminação de fábrica |
| Placa de circuito protetor interno |
Componentes passivos de PCB fino FR4 + SMD |
Realize a função de bloqueio de polaridade reversa bipolar |
| Alívio de tensão de cabo moldado |
Sobremoldagem TPE-U Integrada |
Elimine a quebra por fadiga do fio na junta de saída do cabo em ângulo |
| Manga de isolamento terminal de fio desencapado |
Tubo PP termorretrátil |
Isole os fios de cobre expostos nas extremidades dos fios abertos do controlador |
