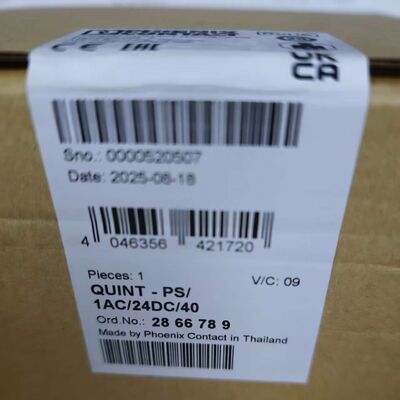

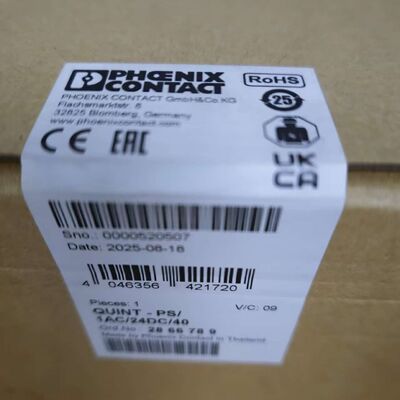

Phoenix Contact QUINT-PS/1AC/24DC/40 (2866789) Fonte de alimentação monofásica em trilho DIN
Detalhes do produto:
Fabricante:Contato Fênix
Produto Nó. : QUINT-PS/1AC/24DC/40 (2866789)
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
Esta unidade integra duas tecnologias principais patenteadas pela Phoenix Contact: POWER BOOST e quebra seletiva de fusível (SFB). O POWER BOOST fornece uma corrente extra permanente estável de 45A em ambientes de -25°C a +40°C para iniciar cargas de alta irrupção, como motores CC, contatores e bancos de solenóides. O SFB emite um pico de curto-circuito de 215 A por 12 ms para queimar seletivamente os fusíveis do circuito derivado sem desarmar os disjuntores do gabinete a montante, maximizando o tempo de atividade do sistema. Um contato de relé flutuante livre de potencial fornece diagnóstico remoto para alertas de sobretensão, subtensão, superaquecimento e falha de energia. A ampla entrada universal de 85–264 Vca elimina os requisitos regionais de correspondência de tensão, enquanto a eficiência energética >92% minimiza o acúmulo de calor no gabinete. Em conformidade com os padrões globais de segurança industrial, EMC e ambientais, a unidade é amplamente implantada em automação de máquinas, linhas de produção de embalagens, sistemas de manuseio de materiais e gabinetes elétricos de controle de processos.
Detalhe:
| Item de parâmetro |
Especificações padrão do Phoenix Contact QUINT-PS/1AC/24DC/40 (2866789) |
| Marca |
Contato Fênix |
| Código completo do modelo |
QUINT-PS/1AC/24DC/40 |
| Número do pedido do fabricante |
2866789 |
| Série de produtos |
Fonte de alimentação monofásica comutada QUINT POWER |
| Tipo de entrada |
Entrada CA monofásica de ampla faixa |
| Faixa operacional de entrada CA |
85 Vca ~ 264 Vca |
| Faixa de entrada alternativa DC |
90 V CC ~ 350 V CC |
| Corrente de entrada nominal (230 V CA) |
4,7A |
| Corrente de entrada nominal (110 V CA) |
9,5 A |
| Consumo nominal de energia aparente |
1157 VA |
| Corrente de irrupção típica |
< 15 A |
| Fator de potência (cos φ) |
0,88 |
| Fusível de entrada interna |
20 Um fusível de vidro de sopro lento |
| Disjuntor a montante recomendado |
16 A ~ 20 A (característica B/C/D/K) |
| Tempo de espera da rede elétrica |
> 35 ms a 120 V CA; > 35 ms a 230 V CA |
| Componentes de proteção contra surtos |
Varistor + pára-raios cheio de gás |
| Tensão nominal de saída CC |
24 V CC (tolerância ±1%) |
| Faixa ajustável de tensão de saída |
18 V CC ~ 29,5 V CC |
| Corrente de saída nominal contínua |
40 A (-25 ℃ ~ +60 ℃ ambiente) |
| Corrente de sobrecarga permanente POWER BOOST |
45 A (-25 ℃ ~ +40 ℃ ambiente) |
| Corrente de pico de quebra seletiva de fusível (SFB) |
215 A (duração de 12 ms) |
| Potência máxima de saída contínua |
960 W |
| Eficiência de conversão |
> 92% (230 V CA, carga nominal total) |
| Curva característica de saída |
Regulação de tensão constante U/I |
| Interface de diagnóstico |
Contato de relé flutuante livre de potencial |
| Temperatura ambiente de operação |
-25 ℃ ~ +60 ℃ (redução de capacidade acima de 60 ℃) |
| Temperatura de armazenamento e transporte |
-40 ℃ ~ +85 ℃ |
| Método de resfriamento |
Convecção Natural Passiva (Sem Ventilador) |
| Padrão de montagem |
Trilho DIN DIN de 35 mm EN |
| Tensão de isolamento (entrada ↔ saída) |
4 kV CA |
| Funções de proteção |
OVP, OCP, OTP, recuperação automática de curto-circuito |
| Peso unitário líquido |
3,4kg |
| Padrões de Conformidade |
CE, UL 508, cULus, GL, IEC 61010-1, IEC 62477-1 |
| Nome do Componente |
Grau de matéria-prima |
Descrição funcional para QUINT-PS/1AC/24DC/40 (2866789) |
| Invólucro Externo Principal |
Liga de alumínio extrudado + estrutura de aço galvanizado |
Alta condutividade térmica para dissipação passiva de calor, blindagem EMI e resistência ao impacto mecânico dentro de gabinetes de controle |
| Painel de controle frontal |
Plástico PA66 retardador de chama preto (UL94 V0) |
Abriga potenciômetro de ajuste de tensão, indicadores de status LED, etiquetas de marcação de terminal, terminais de fiação de relé de diagnóstico |
| Blocos terminais de parafuso de entrada/saída |
Condutores de cobre niquelado + isolador PA66 |
Grande faixa de fixação de fio, travamento de parafuso resistente à vibração para conexão de cabo de alimentação, design industrial anti-afrouxamento |
| Transformador de potência principal |
Núcleo de aço silício laminado + enrolamentos de cobre esmaltado |
Baixa perda magnética, conversão de energia estável sob carga total contínua de 40A |
| MOSFETs de comutação primária/secundária |
Semicondutores de potência de silício industrial |
Componente central de conversão de energia de alta velocidade, suporta ampla flutuação de tensão de entrada |
| Capacitores de filtro eletrolítico de saída |
Capacitores eletrolíticos de alumínio de alta temperatura e baixa ESR |
Suprime a ondulação da tensão de saída CC, prolonga a vida útil sob variação cíclica de carga industrial |
| PCB de circuito de corrente de curto-circuito SFB |
Placa de circuito impresso retardante de chama de alta Tg FR4 |
Integra circuito de acionamento de porta SFB proprietário para gerar corrente de pico de curto-circuito seletivo |
| Módulo de relé de diagnóstico |
Relé de bobina de contato de liga de prata |
Contato flutuante livre de potencial para transmissão de sinal de falha PLC em gabinete remoto |
| Aletas internas do dissipador de calor |
Liga de alumínio fundido |
Design otimizado do canal de fluxo de ar para dissipar o calor da perda de comutação sem ventiladores de resfriamento |
| Clipe de trava de montagem em trilho DIN |
Aço galvanizado temperado com mola |
Instalação rápida de trilho de encaixe, trava de vibração para ambientes com forte vibração de gabinete |
| Espaçadores Isolantes Internos |
Plástico reforçado com fibra de vidro sem silicone |
Alto isolamento dielétrico entre circuitos de entrada de alta tensão e saída de baixa tensão |
