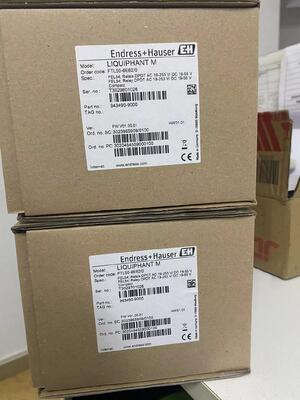

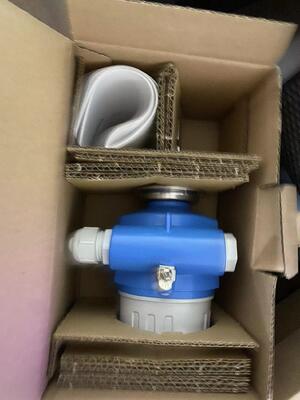

E+H FTL50-1DN80/0 Liquiphant M Vibronic Diapasão Interruptor de Nível de Ponto
Detalhes do produto:
Fabricante:Endress+Hauser
Produto nº: FTL50-1DN80/0
https://www.achievers-automation.comMais produtos
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
OE+H FTL50-1DN80/0, também escrito como FTL50 1DN80 0, pertence à série de diapasão vibrônico Endress+Hauser Liquiphant M FTL50 para detecção de limite de nível pontual em todos os meios líquidosEndress+Hauser. Esta variante específica apresenta conexão de processo de flange DN80 padrão, design de sonda integrado compacto e inserto eletrônico universal compatível com módulos de saída de relé, NAMUR, transistor e fieldbus.
Detalhe:
| Grupo de parâmetros |
Item de especificação |
Valor oficial da ficha técnica |
| Princípio de Medição |
Tecnologia de detecção |
Diapasão piezoelétrico vibrônico, mudança de frequência de ressonância |
| Limites Médios Líquidos |
Densidade Mínima Média |
0,5 g/cm³ (0,4 g/cm³ configurável via chave DIP) |
| Limites Médios Líquidos |
Viscosidade máxima permitida |
≤ 10.000 mm²/s |
| Limites Médios Líquidos |
Tamanho máximo de partícula sólida |
≤Ø5 mm |
| Faixa de temperatura do processo |
Operação Padrão |
-50 °C ~ +150 °C (-58 °F ~ +302 °F) |
| Pressão do Processo (Absoluta) |
Faixa de pressão de trabalho |
Vácuo até 64 bar (vácuo até 928 psi) |
| Entrada de fonte de alimentação |
Tensão de alimentação universal |
19 V CC ~ 253 V CA; 10 V CC ~ 55 V CC |
| Tipo de saída 1 |
Classificação de contato do relé DPDT |
253 Vca/5 A; Carga resistiva de 55 V CC / 5 A |
| Tipo de saída 2 |
Saída de sinal NAMUR |
8 mA (coberto) / 16 mA (descoberto), alimentação de 11–36 V CC |
| Tipo de saída 3 |
Saída de transistor PNP/NPN |
Corrente de comutação máxima 300 mA, tensão de carga ≤55 V DC |
| Tipo de saída 4 |
Barramento de campo digital |
PROFIBUS PA, sinal de frequência PFM (50/150 Hz) |
| Histerese de comutação |
Deslocamento do gatilho de nível |
Calibrado de fábrica fixo, sem necessidade de ajuste manual |
| Função de autodiagnóstico |
Itens de monitoramento de falhas |
Detecção de fratura de garfo, falha de circuito, alarme de perda de energia |
| Atraso de resposta |
Tempo de disparo da mudança |
≤ 0,5 s para submersão/exposição de líquidos |
| Função de simulação |
Duração do Ciclo de Teste |
Padrão: 8s; Teste de prova SIL estendido: 41 s |
| Padrões de conformidade EMC |
Compatibilidade Eletromagnética |
IEC 61326, NE 21 ambiente industrial pesado |
| Categoria de classificação |
Item de atributo |
Parâmetro Técnico Padronizado |
| Conexão de Processo (FTL50-1DN80/0) |
Padrão de flange |
DN80, EN 1092-1, flange de face elevada RF |
| Materiais molhados |
Corpo de garfo e flange |
Aço inoxidável 316L, rugosidade superficial Ra <3,2 μm |
| Material de habitação não molhado |
Gabinete Padrão |
Alumínio revestido de poliéster / alumínio fundido |
| Interface de entrada de cabo |
Especificação da glândula |
Prensa-cabo padrão M20, opcional NPT 1/2" |
| Classe de proteção de ingresso |
Classificação do gabinete |
IP66 / IP67 conforme EN 60529; Carcaça EEx d IP68 opcional |
| Peso total da unidade |
Massa Líquida do Modelo de Flange DN80 |
Aprox. 1,2kg |
| Temperatura operacional ambiente |
Faixa de instalação de gabinete |
-40 °C ~ +70 °C |
| Faixa de temperatura de armazenamento |
Limite de armazenamento de longo prazo |
-50 °C ~ +80 °C |
| Aula climática |
Resistência Ambiental |
IEC 60068-2-38, Fig. 2a clima industrial |
| Certificação de Segurança Funcional |
Classificação SIL |
SIL 2 / SIL 3 conforme IEC 61508, IEC 61511 |
| Aprovação de proteção contra transbordamento |
Conformidade com recursos hídricos |
Lei alemã de água WHG certificada para segurança contra transbordamento de tanques |
| Certificações de risco de explosão |
Aprovações de Zona Global |
ATEX II 1/2G Ex ia / Ex d, IECEx, FM, CSA C/US, NEPSI |
| Aprovações marítimas e especiais |
Certificados Adicionais |
Aprovação de tipo marítimo DNV, serviço ácido NACE MR0175 |
| Resistência à vibração |
Padrão de choque mecânico |
IEC 60068-2-6, 10–2000 Hz, vibração sustentada de 20 m/s² |
| Orientação de montagem |
Flexibilidade de instalação |
Montagem de flange horizontal, vertical para baixo/para cima permitida |
