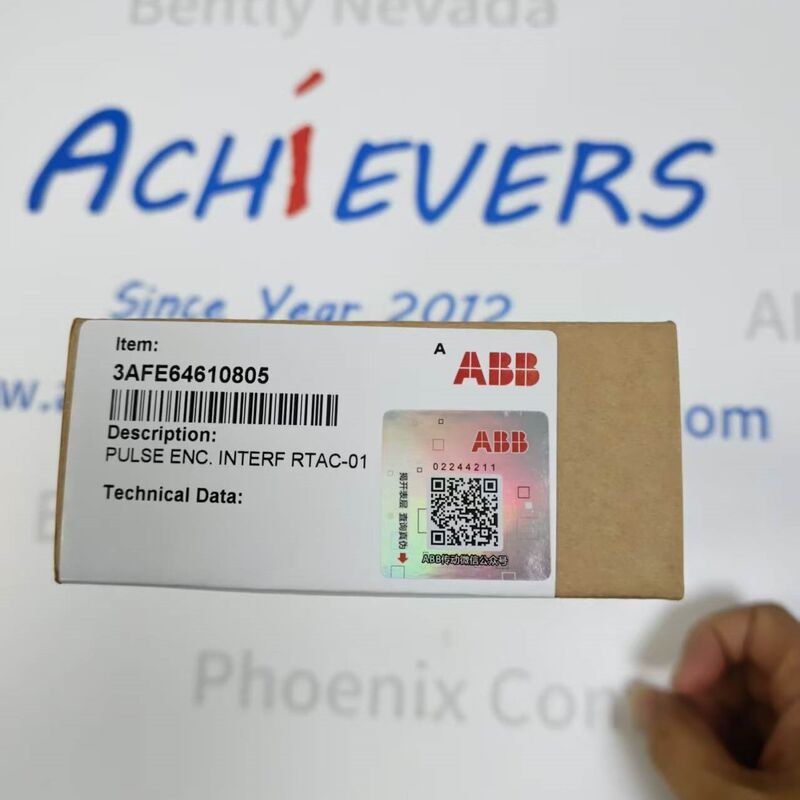

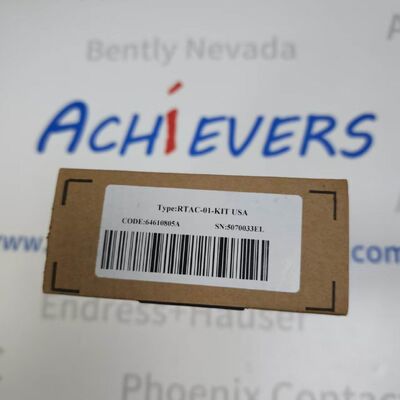

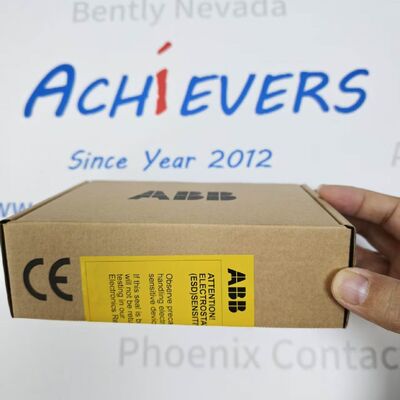

ABB RTAC-01-KIT Pulse Encoder Interface Kit
Descrição:
Fabricante:ABB
Número do produto. : RTAC-01-KIT
https://www.achievers-automation.comMais Produtos
Fornecimento de componentes industriais confiáveis para as empresas
Este componente de automação industrial é fornecido para aquisições empresariais.
Para reduzir o risco de abastecimento, cada encomenda é tratada individualmente com apoio para confirmação do modelo, esclarecimento da condição e estimativa do prazo de entrega antes da colocação da encomenda.Fornecem-se termos de cotação claros e uma comunicação coerente para ajudar os parceiros a gerirem as expectativas e a concluirem as transacções com confiançaA verificação ou esclarecimento adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
O AB RTAC-01-KIT é um kit de campo de interface de codificador de pulso certificado pela fábrica desenvolvido exclusivamente para drives industriais de frequência variável da série AB ACS800 e DCS800.Este kit de hardware AB RTAC-01-KIT integra uma placa de processamento de sinal RTAC-01 dedicada, conectores de terminais e acessórios de montagem, proporcionando um feedback de velocidade e posição de alta precisão em circuito fechado para sistemas de controlo de movimento.
Detalhes:
| Ponto de especificação |
Parâmetro técnico |
Observação padrão e funcional |
| Modelo completo de SKU |
RTAC-01-KIT |
Número da parte do kit de opções AB oficial |
| Marca |
AB (Divisão de Electrificação da ABB) |
Marca industrial de baixa tensão e acionamento |
| Canais de sinal do codificador |
CH A, CH B, CH Z (entrada de pulso de 3 fases) |
Mudança de fase de 90° A/B, pulso Z de índice zero |
| Tipo de sinal de codificador suportado |
Diferencial RS-422 / Push-pull de ponta única / colector aberto |
Compatibilidade universal do codificador incremental |
| Frequência máxima de pulso de entrada |
200 kHz |
Suporte de feedback de movimento de alta velocidade |
| Tensão de alimentação do codificador selecionável |
15 VDC ±10% / 24 VDC ±10% |
Interruptor de puxador no terminal X1 para seleção de tensão |
| Potência máxima de saída do codificador |
5 W (protecção contra curtocircuito) |
Circuito de protecção de sobrecorrência incorporado |
| Desenho de corrente de funcionamento do módulo |
55 mA (a partir de um sistema de transmissão interno de 24 V) |
Ocupa um orçamento de potência de slot limitado com opção de acionamento |
| Classificação de isolamento do sinal |
1.5 kV AC, ensaio de isolamento de 1 min. |
Isolamento galvânico entre o codificador e a lógica do motor |
| Precisão do feedback de velocidade |
50 ppm |
Baixa deriva para posicionamento de alta precisão |
| Comprimento máximo do cabo de codificação |
300 m (diferencial) / 200 m (unilateral) / 100 m (colector aberto) |
A distância varia de acordo com o tipo de fiação do codificador |
| Limite lógico do sinal (15V de alimentação) |
Lógico 1 > 7,6 V, Lógico 0 < 5 V |
Identificação estável do sinal contra o ruído |
| Ponto de especificação |
Parâmetro técnico |
Instalação e observação ambiental |
| Dimensões líquidas globais (W × D × H) |
62 mm × 34 mm × 95 mm |
Projeto de fenda de ligação compacta para montagem interna do acionamento |
| Peso líquido do RTAC-01-KIT completo |
0.25 kg |
PCB leve + caixa de plástico ignífugo |
| Método de montagem |
Plug-in direto para Drive Slot 1 / Slot 2 |
Não são necessários trilhos DIN adicionais, instalação incorporada |
| Tipo de ligação terminal |
Blocos terminais de parafusos (potência X1, sinal X2) |
Manutenção dos fios sem ferramentas |
| Grau de proteção (instalado) |
Proteção IP20 |
Isolamento de terminais à prova de dedos no interior do gabinete de accionamento |
| Temperatura ambiente de funcionamento |
-25 °C ~ +70 °C |
Função contínua a plena carga sem desratização |
| Intervalo de temperatura de armazenamento |
-40 °C ~ +85 °C |
Tolerância à temperatura do armazém e do trânsito |
| Altitude de funcionamento (sem desaceleração da corrente) |
≤ 2000 m |
Delimitação de altitude exigida acima de 2000 m |
| Indicadores de diagnóstico |
CHA verde LED, CHB verde LED, WD/INIT amarelo LED |
Diagnóstico do estado do canal e do módulo em tempo real |
| Material de habitação |
PC termoplástico retardador de chama |
Resistência ao arco, material antienvelhecimento industrial |
| Conformidade padrão |
IEC 61800, Marca CE, UL reconhecido |
Certificação global de automação industrial |
