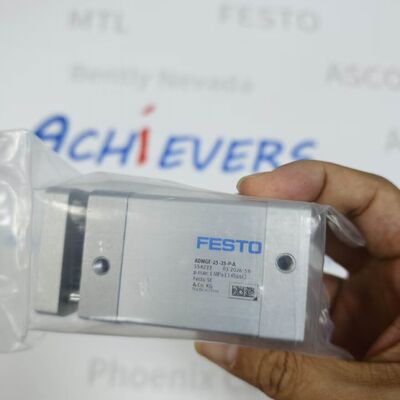

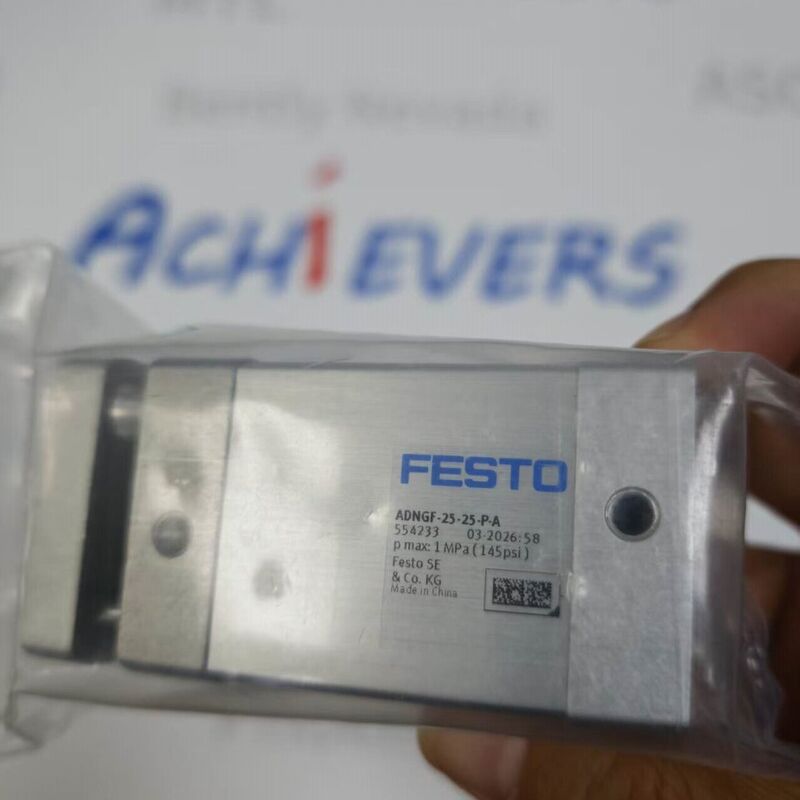

Cilindro compacto guiado Festo ADNGF-25-25-PA
Descrição:
Fabricante: Festo
Produto nº: ADNGF-25-25-PA
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
Marcado com o sufixo de modelo P e A, o ADNGF-25-25-PA é equipado com anéis de amortecimento elásticos de dupla face para buffer silencioso de posição final e slots pré-reservados para sensores de posição de proximidade magnética. Apresentando corpo de alumínio anodizado ultrafino, portas pneumáticas M5 e orifícios de montagem multiângulos universais, o cilindro opera com ar comprimido filtrado em ambientes gerais de automação de fábrica. É amplamente aplicado para tarefas de fixação, empurrar, levantar e posicionar em linhas de embalagem, máquinas de montagem, equipamentos de manuseio de materiais e gabaritos de processamento eletrônico.
Detalhe:
| Item de especificação |
Parâmetro Técnico |
Observação padrão e funcional |
| Código completo do modelo |
ADNGF-25-25-PA |
Cilindro guiado da série FESTO ADNGF SKU |
| Número oficial da peça FESTO. |
554233 |
Identificador exclusivo de componente de fábrica |
| Fabricante da marca |
FESTO |
Marca global de automação pneumática industrial |
| Tipo de operação |
Dupla ação |
Estender e retrair alimentado por ar comprimido |
| Diâmetro do furo do pistão |
25mm |
Especificação de tamanho padrão ISO 21287 |
| Comprimento nominal do curso |
25mm |
Faixa fixa de deslocamento de curso único |
| Tipo de amortecimento final |
Anéis de amortecimento elásticos em ambas as extremidades (Sufixo P) |
Não é necessário ajuste de ar, baixo ruído de impacto |
| Suporte para detecção de posição |
Slots integrados para sensores de proximidade magnética (sufixo A) |
Feedback do sinal de limite de curso em tempo real |
| Faixa de pressão operacional |
1 barra ~ 10 barras (0,1 MPa ~ 1 MPa) |
Sistema de ar comprimido industrial padrão |
| Impulso Teórico (6 bar / 0,6 MPa) |
295N |
Estendendo a saída de força para frente |
| Força de tração teórica (6 bar / 0,6 MPa) |
247N |
Retraindo a saída de força para trás |
| Posição final Energia de impacto máximo |
0,3J |
Capacidade de absorção de carga de almofada elástica |
| Tamanho da rosca da porta pneumática |
M5 |
Interface compacta de conexão de ar em miniatura |
| Meio Operacional |
Ar comprimido ISO 8573-1:2010 [7:4:4] |
Ar seco e filtrado; lubrificação opcional |
| Movendo Massa Interna |
99g |
Peso do conjunto móvel do pistão + haste + garfo |
| Item de especificação |
Parâmetro Técnico |
Instalação e observação ambiental |
| Peso Líquido da Unidade Completa |
279g |
Construção leve em liga de alumínio |
| Estrutura Anti-Torção |
Hastes guia paralelas duplas + garfo de conexão |
Autoguiado, sem acessórios externos de deslizamento |
| Posição de montagem permitida |
Qualquer orientação |
Instalação horizontal, vertical e inclinada suportada |
| Temperatura ambiente operacional |
-20 °C ~ +80 °C |
Desempenho total sem redução de pressão |
| Faixa de temperatura de armazenamento |
-40 °C ~ +90 °C |
Tolerância à temperatura de armazém e trânsito |
| Classe de Resistência à Corrosão (CRC) |
CRC2 |
Ambientes industriais com umidade moderada e poeira |
| Conformidade LABS/PWIS |
VDMA24364-B1/B2-L |
Vedação isenta de óleo para linhas de processamento de alimentos e tintas |
| Material do cano principal |
Liga de alumínio forjado anodizado duro e liso |
Superfície de baixa fricção e antidesgaste |
| Haste do pistão e material da haste guia |
Aço inoxidável de alta liga |
Antiferrugem, alta precisão linear |
| Material de vedação |
Elastômero TPE-U (PUR) |
Vedações de elastômero de baixo atrito e longa vida útil |
| Material da tampa final e do flange |
Liga de alumínio anodizado |
Carcaça metálica não tóxica compatível com RoHS |
| Grau de proteção |
IP30 |
À prova de poeira para gabinetes de automação interna padrão |
| Padrão de Conformidade |
ISO 21287, diretiva RoHS da UE |
Normas mecânicas e ambientais globais |
