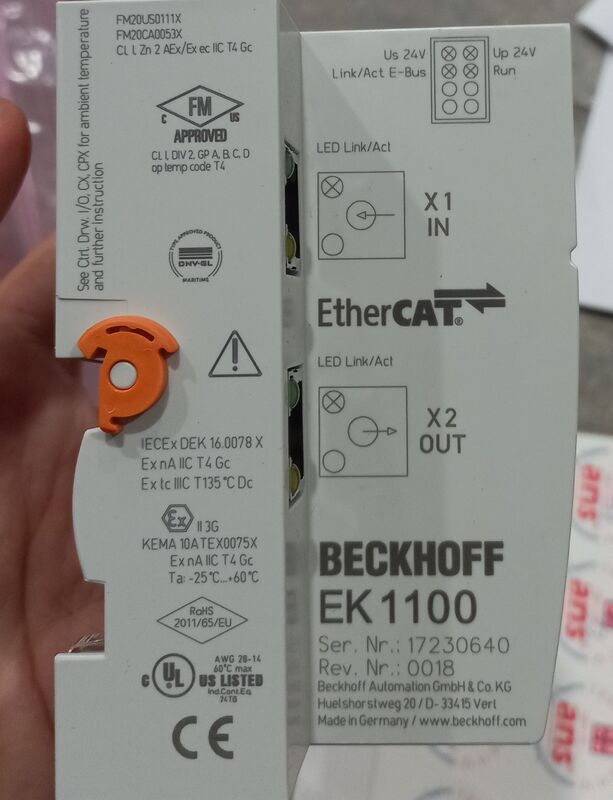

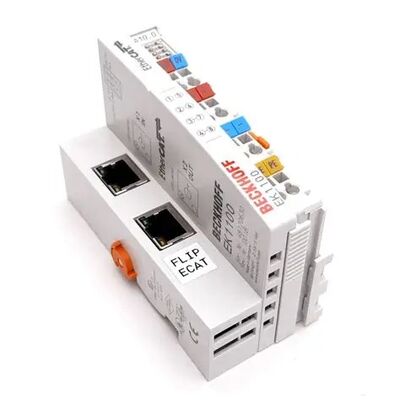

Acoplador Beckhoff EK1100 EtherCAT
Detalhes do produto:
Fabricante: Balluff
Nº do produto: EK1100
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
OBeckhoff EK1100é o acoplador EtherCAT padrão nos acessórios de fieldbus da série Beckhoff EK, projetado para conectar redes Ethernet industriais 100BASE-TX EtherCAT e pilhas de terminais EtherCAT de barramento (módulos de E/S da série EL). Como um componente central de automação industrial, o EK1100 converte telegramas Ethernet EtherCAT padrão em transmissão de sinal diferencial E-bus, suportando conexão em cascata de até 65.535 terminais escravos EtherCAT em uma única estação. Equipado com interfaces duplas de cobre RJ45, o Beckhoff EK1100 realiza layout de rede em cadeia para linhas de produção, máquinas de embalagem, controle robótico e sistemas de monitoramento de processos. Com saída de fonte de alimentação E-bus de 2.000 mA, ampla tolerância à temperatura e certificações industriais globais, o acoplador EK1100 Beckhoff oferece comunicação estável de baixa latência (atraso de encaminhamento de ≈1 μs) para controle de movimento distribuído de alta velocidade e cenários de aquisição de sinal analógico/digital.
Detalhe:
| Item de parâmetro |
Valor padrão EK1100 |
| Modelo de produto |
Beckhoff EK1100 |
| Protocolo de ônibus |
EtherCAT (Ethernet 100BASE-TX) |
| Interface EtherCAT |
2 × tomada fêmea RJ45 (IN/OUT) |
| Taxa de transmissão |
Full-duplex de 100 Mbit/s |
| Comprimento máximo do cabo estação a estação |
100 m (cabo Ethernet blindado Cat.5) |
| Atraso no encaminhamento de sinal |
Aprox. 1 μs |
| Terminais EtherCAT com suporte máximo |
65.535 por segmento de rede EtherCAT |
| Tensão de alimentação (EUA) |
24 V CC (tolerância de -15% / +20%) |
| Consumo de corrente sem carga do acoplador |
60 mA |
| Corrente de saída do barramento eletrônico |
2.000 mA |
| Carga máxima de contato de potência |
10 A/24 V CC |
| Força de isolamento elétrico |
500 V CC (Alimentação/EtherCAT/E-bus) |
| Tipo de terminal de fiação |
Terminal de mola de parafuso |
| Faixa de fiação de fio sólido |
0,08 ~ 2,5 mm² (AWG28 ~ AWG14) |
| Faixa de fiação de fio trançado |
0,08 ~ 2,5 mm² (AWG28 ~ AWG14) |
| Faixa de fiação de fio virola |
0,14 ~ 1,5 mm² (AWG26 ~ AWG16) |
| Comprimento de decapagem de fio |
8 ~ 9mm |
| Item de parâmetro |
Valor padrão EK1100 |
| Dimensões totais (L × A × P) |
44 mm × 100 mm × 68 mm |
| Peso líquido |
~190g |
| Padrão de montagem |
EN 60715 trilho DIN de 35 mm |
| Classe de Proteção |
IP20 (somente para uso em gabinete interno) |
| Temperatura ambiente operacional |
-25 °C ~ +60 °C |
| Temperatura de armazenamento/transporte |
-40 °C ~ +85 °C |
| Umidade relativa permitida |
95% RH, sem condensação |
| Conformidade de vibração |
EN 60068-2-6 |
| Conformidade com resistência ao choque |
EN 60068-2-27 |
| Padrão EMC |
EN 61000-6-2, EN 61000-6-4 |
| Certificações Globais |
CE, UL, cULus, CCC, ATEX II 3 G Ex ec IIC T4 Gc, IECEx, DNV GL |
| Marca à prova de explosão |
ATEX / IECEx Ex nA IIC T4 Gc |
| Posição de instalação permitida |
Qualquer orientação dentro do gabinete de controle |
