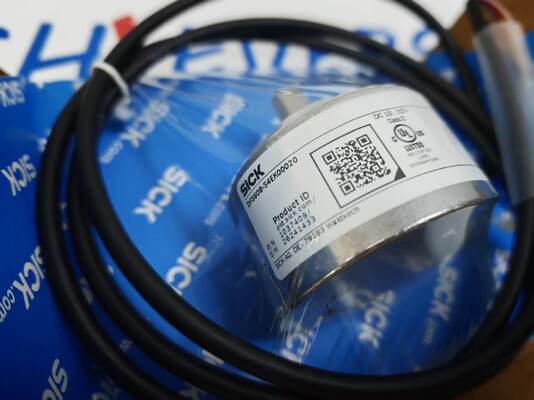

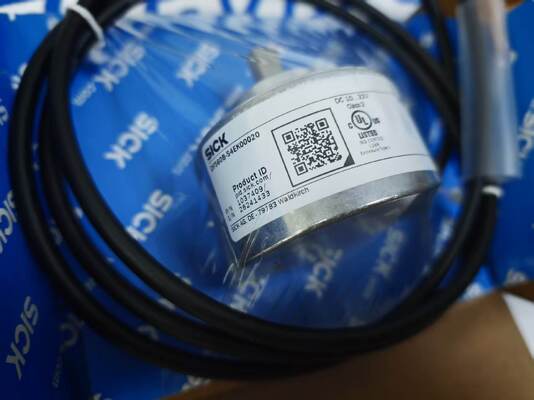

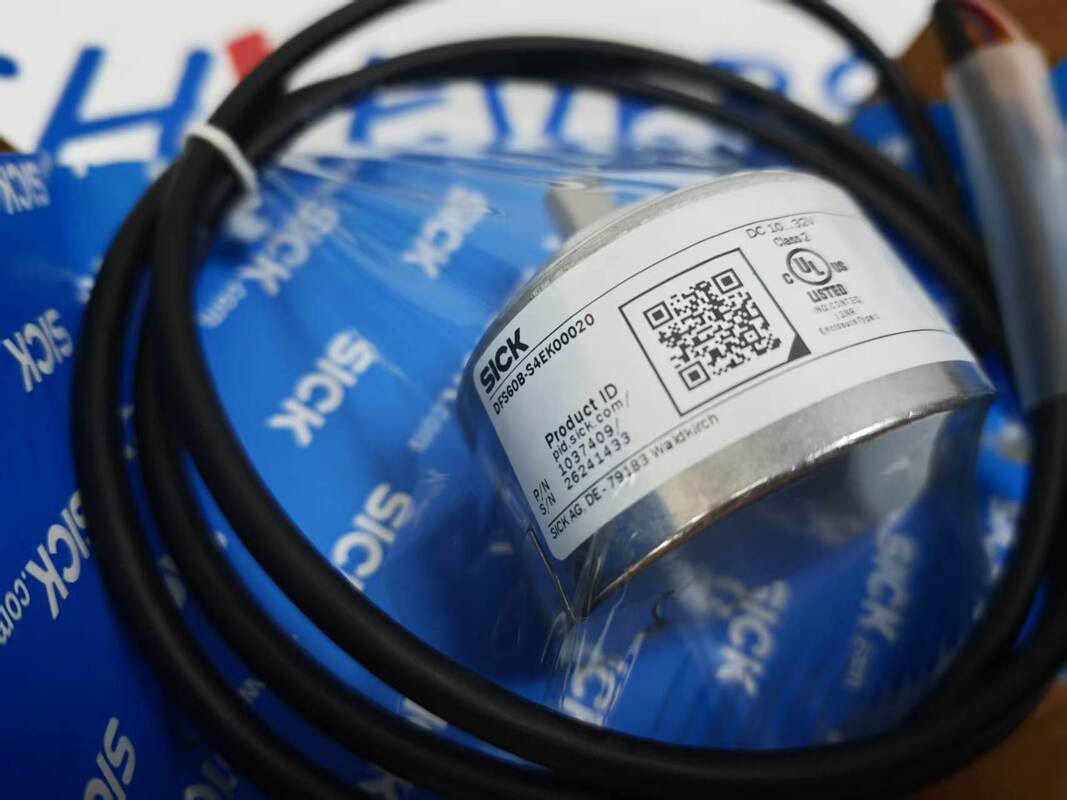

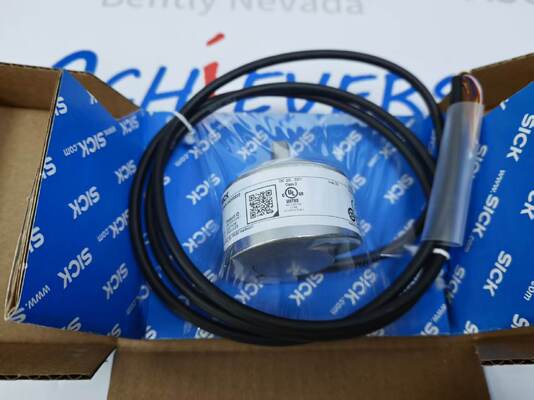

Codificador rotativo incremental SICK DFS60B-S4EK00020
Detalhes do produto:
Fabricante: Doente
Produto Nó. : DFS60B-S4EK00020
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
ODOENTE DFS60B-S4EK00020pertence à família de encoders rotativos incrementais industriais DFS60B da SICK, projetados para velocidade rotacional precisa e feedback de posição em máquinas de automação em geral.
Esta variante específica apresenta um eixo sólido de 10 mm com flange de montagem frontal, resolução de 20 pulsos por revolução (PPR), interface elétrica push-pull HTL e uma conexão de cabo universal integrada de 8 fios de 1,5 m. Operando com alimentação CC de ampla faixa de 10–32 V, ele fornece sinais incrementais A/B/Z de 6 canais com polaridade reversa integrada e proteção contra curto-circuito.
Com uma caixa compacta de alumínio fundido de 60 mm, proteção de entrada IP65 no lado do eixo e IP67 no lado da caixa, o DFS60B-S4EK00020 oferece longa vida útil do rolamento e resistência robusta a choques, vibrações e temperaturas ambientes flutuantes para tarefas de monitoramento de movimento contínuo.
Descrição:
| Categoria de parâmetro |
Especificações padrão DFS60B-S4EK00020 |
| Fabricante |
DOENTE AG |
| Código completo do modelo |
DFS60B-S4EK00020 |
| Artigo Interno No. |
1037409 |
| Série de produtos |
Codificador Rotativo Incremental DFS60B |
| Tipo de codificador |
Varredura óptica incremental |
| Pulsos por revolução (PPR) |
20 |
| Interface Mecânica |
Eixo sólido, flange de montagem frontal |
| Diâmetro do eixo |
Eixo de aço inoxidável de 10 mm |
| Diâmetro externo da carcaça |
60 mm em alumínio fundido |
| Tipo de conexão |
Cabo universal de 8 fios, 1,5 m de comprimento |
| Peso Líquido Total |
0,3kg |
| Torque de partida (+20°C) |
0,5 Ncm |
| Torque operacional (+20°C) |
0,3 Ncm |
| Velocidade rotacional máxima permitida |
9.000 rpm |
| Momento de Inércia do Rotor |
6,2 gcm² |
| Vida útil do rolamento |
3,6 × 10¹⁰ revoluções |
| Aceleração angular máxima |
500.000 rad/s² |
| Item de desempenho |
Dados técnicos avaliados |
| Interface Elétrica |
HTL Push-Pull, 6 canais (A, /A, B, /B, Z, /Z) |
| Sinal de referência (pulso Z) |
1 canal, portão elétrico de 90° com A/B |
| Faixa de tensão de alimentação |
10 V CC ~ 32 V CC |
| Frequência máxima de saída |
≤ 600 kHz |
| Corrente máxima de carga por canal |
≤ 30 mA |
| Consumo de energia (sem carga) |
≤ 0,5 W |
| Tempo de inicialização |
40 ms após ligar |
| Medindo o Desvio do Passo |
± 0,08° |
| Limite geral de erro angular |
± 0,05° |
| Funções de proteção |
Proteção contra inversão de polaridade, proteção contra curto-circuito de saída (máx. 30 s) |
| Proteção de entrada |
Lado da caixa IP67; Lado do eixo IP65 |
| Temperatura ambiente operacional |
-40 °C ~ +85 °C |
| Umidade relativa permitida |
Até 90%, sem condensação |
| Resistência ao choque |
70 g de acordo com EN 60068-2-27 |
| Conformidade EMC |
EN 61000-6-2, EN 61000-6-3 |
| MTTFd (EN ISO 13849-1) |
300 anos (temperatura ambiente média de 40°C) |
| Certificações |
Compatível com CE, cULus, RoHS |
