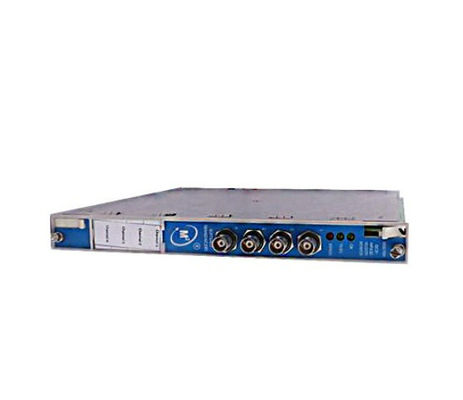

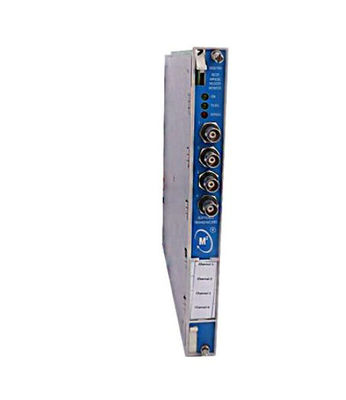

3500/61-01-00 Sistema de monitorização de vibrações Bently Nevada Monitores de temperatura com saídas de gravador

Bently Nevada 3500/61-01-00 Monitores de temperatura com saídas de gravador

Descrição

Os módulos 3500/61 fornecem seis canais de monitorização da temperatura e aceitam tanto o detector de temperatura de resistência (RTD) como as entradas de temperatura do termocouple (TC).Os módulos condicionam estas entradas e as comparam com os valores de alarme programáveis pelo utilizadorO 3500/60 e o 3500/61 fornecem funcionalidades idênticas, exceto que o 3500/61 fornece saídas de gravador para cada um dos seus seis canais, enquanto o 3500/60 não.

O utilizador programa os módulos para realizar medições de temperatura RTD ou TC utilizando o software de configuração de rack 3500.Os módulos de E/S diferentes estão disponíveis em versões não isoladas ou isoladas em TC da RTD/TCO utilizador pode configurar a versão não isolada de RTD/TC para aceitar TC ou RTD, ou uma mistura de entradas de TC e RTD.A versão isolada TC fornece 250 Vdc de isolamento de canal para canal para proteger contra interferências externas.

Quando utilizados numa configuração de redundância tripla modular (TMR), os monitores de temperatura devem ser instalados adjacentes uns aos outros em grupos de três.O sistema utiliza dois tipos de votação para garantir um funcionamento preciso e evitar falhas de um único ponto.

Informações

Saídas do gravador
3500/61-AXX-BXX
• A: Tipo de módulo de E/S
01 RTD/TC Não isolado com terminações internas
02 RTD/TC Não isolado com terminações externas
03 TC Isolado com terminações internas
04 TC Isolado com terminações externas
05 RTD/TC Não isolado com barreiras internas e terminações internas
• B: Opção de aprovação da agência
00 Nenhum
01 CSA/NRTL/C (Classe 1, Divisão 2)
02 ATEX/CSA (Classe 1, Zona 2)

3500/61 Saída do gravador para cabo de bloqueio de terminação externa (ET)
134543- AXX BXX
• A: comprimento do cabo
0005 5 pés (1,5 metros)
0007 7 pés (2,1 metros)
0010 10 pés (3,0 metros)
0025 25 pés (7,5 metros)
0050 50 pés (15 metros)
0100 100 pés (30,5 metros)
• B: Instruções de montagem
01 Não montado
02 Montados

3500/61-Específico
• 133811-02 3500/61 Monitor (Substituído por PN 163179-02).
• 135343-01 IC de firmware
• 133819-02 3500/61 RTD/TC Terminações internas de módulos de E/S não isolados.
• 133827-02 3500/61 RTD/TC Terminações externas de módulos de E/S não isolados.
• 133835-02 3500/61 TC Terminações internas de módulos de E/S isolados.
• 133843-02 3500/61 TC Terminações externas de módulos de E/S isolados.
• 133892-01 3500/61 Bloco de terminação externo de saída do gravador (conectores de banda terminal).
• 133900-01 3500/61 Bloco de terminação externa de saída do gravador (conectores Euro Style).
• 136711-02 3500/61 Módulo RTD/TC I/O com barreiras internas e terminações internas (não isolado)
