3500/25-02-01-CN Bently Nevada Módulo de E/S de teclado avançado com terminações internas

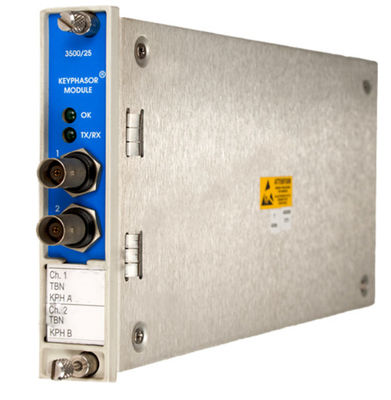

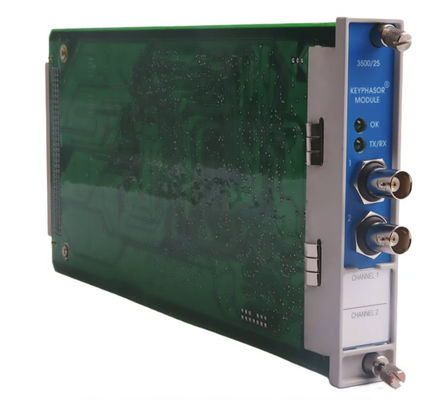

Bently Nevada 3500/25-02-01-CN Módulo de Keyphasor Aprimorado

Descrição

O 3500/25 Enhanced Keyphasor Module é um módulo de metade de altura e dois canais usado para fornecer sinais Keyphasor para os módulos de monitor em um rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerO Sistema de Proteção de Máquinas 3500 pode aceitar até quatro sinais de Keyphasor em configuração normal e até oito sinais de Keyphasor em uma configuração emparelhada.

O módulo Keyphasor Enhanced é um módulo de sistema 3500 melhorado.Ele oferece capacidades de processamento de sinal Keyphasor expandidas em relação ao projeto anterior, mantendo completa compatibilidade para baixo em termos de forma, adequado e funcional com os módulos Keyphasor existentes para utilização
O módulo Keyphasor, PWA 125792-01, é completamente substituído pelo módulo atualizado 149369-01.

Informações

Módulo de Keyphasor aprimorado
3500/25-AA-BB-CC
• A: Número de canais
01 Cartão Keyphasor de dois canais de meia altura (encomenda de dois canais)
02 Dois cartões Keyphasor de dois canais de meia altura (encomenda de quatro canais)
• B: Tipo de módulo de E/S
01 Módulo de E/S com terminações internas
02 Módulo de E/S com terminações externas
03 E/S de barreira interna com terminações internas
04 Módulo de E/S isolado com terminações internas (concebido para utilização com captadores magnéticos)
05 Módulo de E/S isolado com terminações externas (concebido para utilização com captadores magnéticos)
• C: Opção de aprovação da agência
00 Não é necessário
01 CSA/NRTL/C (Classe 1, Divisão 2)
02 ATEX/IECEx/CSA (Classe 1 Zona 2)

Cabos
3500 Signais do Keyphasor (KPH) para cabo de bloqueio de terminação externa (ET)
129530-AAAA-BB
• A: comprimento do cabo
0005 5 pés (1,5 metros)
0007 7 pés (2,1 metros)
0010 10 pés (3 metros)
0025 25 pés (7,5 metros)
0050 50 pés (15 metros)
0100 100 pés (30,5 metros)
• B: Instruções de montagem
01 Não montado
02 Montados

Reservas

• 149369-01 Módulo de teclado reforçado
• 125800-01 Keyphasor I/O Module (Terminações internas)
• 126648-01 Módulo de E/S do Keyphasor (Terminações Externas)
• 125800-02 Módulo de E/S isolado do Keyphasor (terminações internas) (concebido para utilização com captadores magnéticos)
• 126648-02 Módulo de E/S isolado do Keyphasor (Terminações Externas) (Desenhado para utilização com Pickups Magnéticos)
• 135473-01 Módulo de E/S do Keyphasor (Barreiras internas e terminações internas.
• 04425545 Faixa de pulso de aterramento (para utilização única)
• 00580438 Cabeçalho do conector, terminação interna, 4 posições, verde
• 00502133 Cabeçalho do conector, terminação interna, 12 posições, azul
• 129770 Manual do utilizador do módulo Keyphasor
