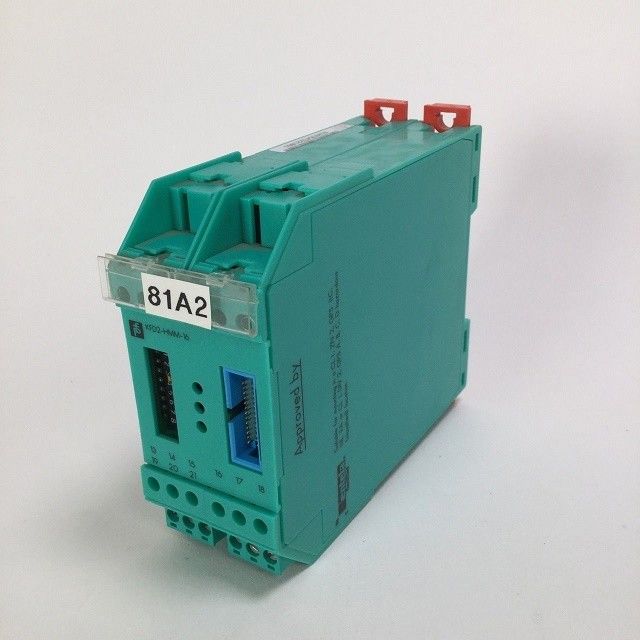

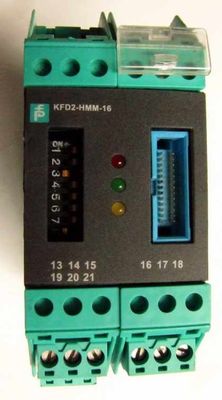

HART Multiplexer Master PEPPERL FUCHS Kfd2 Hmm 16

Detalhes do produto:
Fabricante: Pepperl+Fuchs
Número do produto. : KFD2-HMM-16
Tipo de produto: HART Multiplexer Master

Características:

• 16 canais
• Fornecimento de corrente contínua de 24 V (Power Rail)
• Entrada do dispositivo de campo HART (revisão 5 a 7)
• Até 15 unidades de escravos KFD0-HMS-16 podem ser conectadas
• Até ao nível SIL 3 conforme com a norma IEC/EN 61508

Função

Este HART Multiplexer Master opera até 256 instrumentos de campo analógicos.Se forem necessários mais de 16 instrumentos de campo, podem ser ligados até 15 escravos HART Multiplexer KFD0-HMS-16 adicionais.

As unidades escravas são ligadas ao mestre por um cabo plano de 14 pinos.

Os sinais analógicos são ligados separadamente a uma placa de terminação através de um cabo plano de 26 pinos para cada unidade.As 10 pistas restantes são enviadas para o solo..

Esta unidade é concebida com terminais removíveis e pode ser ligada ao Power Rail.

Dados técnicos

1Descrição do produto

Mestre do Multiplexador HART

2Parâmetros relacionados com a segurança funcional

Nível de integridade de segurança (SIL): SIL 3

3- Fornecimento

Conexão: terminais 17+, 18-

Voltagem nominal: 20... 32 V DC típico a 100 mA

Consumo de energia: Max. 3 W

4. Canais de sinal HART (não intrinsecamente seguros)

Conformidade: Entrada do dispositivo de campo HART (revisão 5 a 7)

Conexão: Cabos planos de 26 pinos para ligações analógicas

Cabo plano de 14 pinos para ligação mestre-escravo entre KFD2-HMM-16 e KFD0-HMS-16

Corrente de fuga: < 3 μA a -20... 85 °C (-4... 185 °F)

Resistência de terminação: padrão externo de 230... 500 Ω (até 1000 Ω possível)

Voltagem de saída: ≥ 400 mV_ss(com a resistência do terminador especificada acima)

Resistência de saída: 100 Ω ou menos, acoplamento capacitivo

Impedância de entrada: de acordo com a especificação HART

Intervalo de tensão de entrada: 0.08... 4 V_ssTipo ± 5,2 V como referência local

5. Interface

Taxa de transferência: 9600, 19200, ou 38400 Bit/s (selecionável pelo utilizador com interruptor DIL (2 e 3)

Tipo: RS-485, multidrop de 2 fios.

Seleção de endereço: Um dos 31 endereços possíveis selecionáveis por interruptor DIL (4... 8)

6Indicadores/configurações

Elementos de controlo: Interruptor DIP

Configuração: através de interruptores DIP

Rótulos: espaço para rotulagem na parte da frente

7Conformidade

Grau de protecção: IEC 60529:2001

8Condições ambientais

Temperatura ambiente: -20... 60 °C (-4... 140 °F)

9Especificações mecânicas

Grau de protecção: Proteção IP20

Conexão: terminais de parafusos

Massas: aproximadamente 250 g

Dimensões: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 polegadas) (W x H x D), tipo de caixa C1

Altura: 107 mm

Largura: 40 mm

Profundidade: 115 mm

Instalação: No carril de montagem DIN de 35 mm conforme a EN 60715:2001
