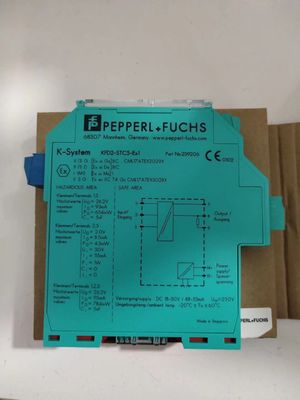

1Especificações gerais
Tipo de sinal: Entrada analógica
2Parâmetros relacionados com a segurança funcional
Nível de integridade de segurança (SIL): SIL 2
3- Fornecimento
Conexão: Ferrovia de potência ou terminais 14+, 15-
Voltagem nominal: 18... 30 V DC
Ripple: dentro da tolerância de abastecimento
Dissipação de energia: ≤ 1 W a carga máxima
Consumo de energia: ≤ 1,6 W à carga máxima
4. Input
Lado de ligação: lado do campo
Conexão: terminais 1+, 2-, 3
sinal de entrada: 4... 20 mA
Voltagem de circuito aberto/corrente de curto-circuito: terminais 1+, 3: 23 V / 25 mA
Resistência de entrada: Máximo de 265 Ω terminais 2-, 3, máximo de 330 Ω terminais 1+, 3
Voltagem disponível: ≥ 16 V a 20 mA ; ≥ 20 V a 4 mA, terminais 1+, 3
5. Produção
Lado de ligação: lado de controlo
Conexão: terminais 7+, 8-, 9- (sink)
terminais 7-, 8+, 9+ (fonte)
ver informações adicionais
Carga: 0... 800 Ω
sinal de saída: 4... 20 mA (supercarga > 25 mA)
Ripple: Max. 50 μA rms
Fornecimento externo (ciclo): 2... 30 V DC
Se a tensão externa for > 19 V, é necessária uma carga ≥ ((V - 19) / 0,02) Ω. V representa o valor da tensão externa.
O resistor interno de 250 Ω no terminal 9 pode ser utilizado como carga.
6Características de transferência
Desvio: a 20 °C (68 °F), 4... 20 mA
≤ 10 μA, incluindo calibração, linearidade, histerese, cargas e flutuações da tensão de alimentação
Influência da temperatura ambiente: ≤ 0,25 μA/K
Faixa de frequência: lado do campo para o lado do comando: largura de banda com sinal de 0,5 Vpp 0... 7,5 kHz (-3 dB)
lado do comando para o lado do campo: largura de banda com sinal de 0,5 Vpp 0,3... 7,5 kHz (-3 dB)
Tempo de liquidação: 200 μs
Horário de subida/baixa: 100 μs
7Isolamento galvânico
Fornecimento de energia: isolamento funcional, tensão nominal de isolamento de 50 V AC
8Indicadores/configurações
Elementos de exibição: LED
Rótulos: espaço para rotulagem na parte da frente
9Conformidade
Compatibilidade eletromagnética: NE 21:2012
EN 61326-3-2:2008
Grau de protecção: IEC 60529:2001
Proteção contra choques eléctricos: UL 61010-1:2012
10Condições ambientais
Temperatura ambiente: -20... 70 °C (-4... 158 °F)
11Especificações mecânicas
Grau de protecção: Proteção IP20
Conexão: terminais de parafusos
Massas: aproximadamente 150 g
Dimensões: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 polegadas) (W x H x D), tipo de caixa B2
Altura: 124 mm
Largura: 20 mm
Profundidade: 115 mm
Instalação: No carril de montagem DIN de 35 mm conforme a EN 60715:2001
