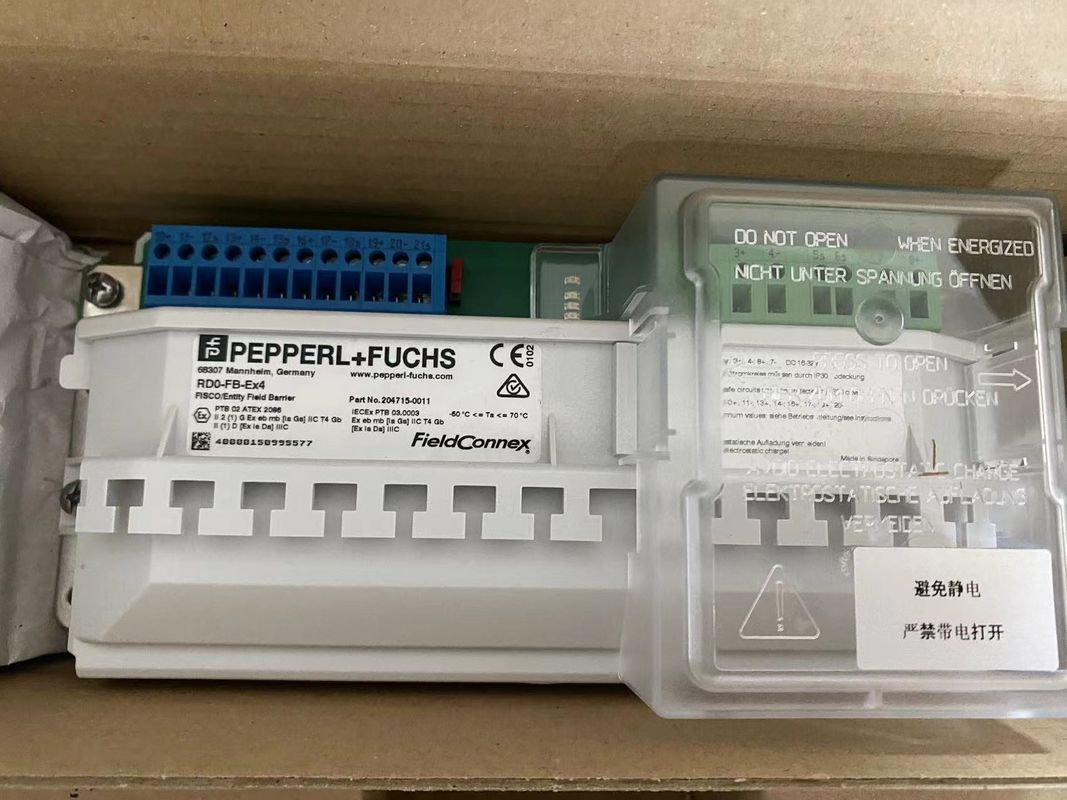

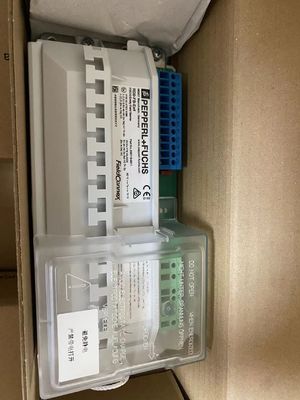

Detalhes do produto:
Fabricante: Pepperl+Fuchs
Número do produto. : RD0-FB-Ex4.*
Tipo de produto: FieldBarrier
Características:
- 4 saídas Ex ia IIC
- Barreira de campo na zona 1/Div. 2
- Instrumentos na zona 0...1/Div. 1
- Limitação da corrente de curto-circuito por saída
- Para a Fundação Fieldbus H1 e PROFIBUS PA
- LEDs de potência, comunicação e erro
- Apoia o FISCO e a entidade
- Cadeia de ligação integrada
- Suporta todos os métodos de aterragem
Função
O FieldBarrier, um acoplador de dispositivo para montagem em trilho DIN, liga 4 instrumentos com segurança intrínseca (Ex ia/Ex ib) e limitação de corrente de curto-circuito em cada saída.Isto garante o funcionamento adequado do segmento durante falhas ou trabalho quente no esporão.
A alta potência no tronco permite o máximo de comprimentos de cabo e contagem de dispositivos em qualquer área perigosa.
Os terminais de saída com uma escolha de terminais de parafuso fixos ou plug-in conectam 1 dispositivo cada.Qualquer conceito de aterragem e blindagem é possível com base no FieldConnex®soluções de armazenamento.
Dados técnicos
1Especificações gerais
Projeto / Instalação: Instalação de armários
2- Conexão Fieldbus.
Cabo principal (trombo)
Conexão: entrada (trunk IN): terminais 3+, 4-, 5s
Saída (TRUNK OUT): terminais 7-, 8+, 6s
Voltagem nominal: 32... 16 V DC
Corrente nominal: 31 mA... 26 mA (sem carga)
77 mA... 115 mA (a uma carga de 20 mA por entrada)
120 mA... 209 mA (a uma carga de 40 mA por entrada)
135 mA... 241 mA (curto-circuito em todas as saídas)
Queda de tensão: Tronco IN para tronco OUT 100 mV máximo.
Número de acopladores: no máximo 4 por segmento
Produtos
Número de dispositivos por saída: 1
Conexão: saída 1: terminais 10+, 11-, escudo 12S;
saída 2: terminais 13+, 14-, escudo 15S;
Saída 3: terminais 16+, escudo 17-, 18S;
saída 4: terminais 19+, 20-, 21S
Voltagem nominal: 10... 13 V
Corrente nominal: Max. 43 mA
Corrente de curto-circuito: 50 mA
3Indicadores/mecanismos de funcionamento
Voltagem de campo LED: Verde: ligado, tensão do autocarro existente
Saída de estado do LED: Interrupção de um circuito curto
4Isolamento galvânico
Fios principais/saídas: o isolamento não é afetado por interferências de acordo com a norma EN 50020, valor máximo de tensão 375 V
5Conformidade da directiva
Compatibilidade eletromagnética
Diretiva 2014/30/UE: EN 61326-1:2013
6. Conformidade padrão
Compatibilidade eletromagnética: NE 21:2006
Grau de protecção: IEC/EN 60529
Padrão de autocarro de campo: IEC 61158-2
Condições climáticas: DIN IEC 721
Resistência à corrosão: Acordar com a ISA-S71.04-1985, nível de gravidade G3
7Condições ambientais
Temperatura ambiente: -50... 70 °C
Temperatura de armazenamento: -40 °C a 85 °C
8Especificações mecânicas
Tipo de ligação Fixado: terminais, terminais plug-in
Secção transversal do núcleo: até 2,5 mm2
Habitação: Ver figura 1
Materiais para a carcaça: Policarbonato
R... DIN caixa de trilho: PA 6.6
Grau de protecção: Proteção IP20
Massas: 1050 g
Instalação: montagem no carril DIN no armário
9- Dados para aplicação em zonas perigosas
Certificado de exame do tipo UE: PTB 02 ATEX 2086
Cabo principal (trombo)
Tensão máxima de segurança Um 253 V AC
Produtos
Potência: 975 mW
Voltagem: 15.75 V
Corrente: 248 mA
