Detalhes do produto:
Fabricante: Allen Bradley
Número do produto. : 1756-PAR2
Tipo de produto:Fusão de alimentação redundante

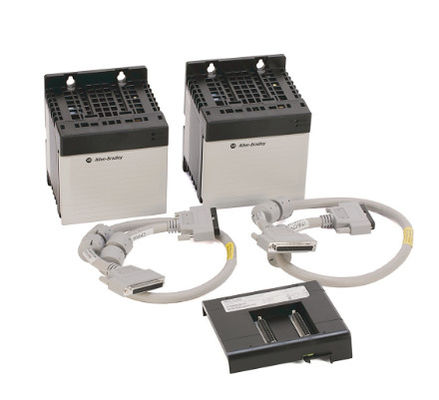

O Allen-Bradley 1756-PAR2 é um sistema em conjunto composto por produtos que pertence à família de produtos ControlLogix.Dois (2) cabos 1756-CPR2 e um (1) módulo de adaptador do chassi 1756-PSCA2.

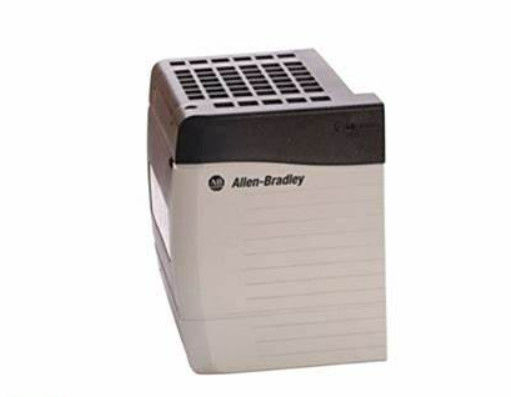

O 1756-PA75R é um uso de fonte de alimentação redundante ao longo de outra unidade redundante de energia.Este tipo de fonte de alimentação fornece proteção à prova de falhas e é idealmente usado em aplicações críticas que exigem riscos minimizados de tempo de inatividade da aplicaçãoA tensão de entrada é de 85-264 VAC, 47-63 Hz, com tensão nominal de entrada de 120-240 VAC e uma frequência nominal de entrada de 50/60 Hz.Esta fonte de alimentação fornece uma potência de saída máxima de 75 Watts e capacidades de corrente de 1.5 @ 1.2 VDC; 4 A @ 3.3 VDC; 13 A @ 5.1 VDC e 2,8 A @ 24 VDC.
O 1756-CPR2 é um cabo de alimentação redundante que é usado para conectar as fontes de alimentação para sincronização e realizar comunicação interna.91 m ou 3 pés com um raio mínimo de curvatura do cabo de 120,7 cm ou 5 polegadas.
O 1756-PSCA2 é um adaptador de chassi de alimentação redundante ControlLogix.utilizado para consolidar a potência tanto do par instalado de fontes de alimentação para o único conector de alimentação que reside no circuito do chassi ControlLogix backplane.
Este conjunto permite aos usuários e designers de sistemas de controle decidir facilmente sobre os componentes de uma configuração redundante do sistema de controle ControlLogix.Reduz o risco de omissão de um elemento que pode ocorrer na selecção de sistemas de controlo grandes ou complexos.
Para instalar a fonte de alimentação 1756-PAR2, conecte uma fonte de alimentação padrão à extremidade esquerda da estrutura e fixa-a diretamente ao plano de trás.dando à fonte de alimentação 1756-PAR2 ControlLogix-XT a capacidade de resistir a temperaturas extremas e ambientes difíceis. Um sistema de alimentação redundante fornece proteção adicional para chassis utilizados em aplicações críticas;Ele canaliza energia através do adaptador do chassi para o plano de trás do chassi da série ControlLogix BPara construir um sistema de alimentação redundante, é necessário um sistema de alimentação redundante que ofereça proteção adicional para o quadro utilizado em aplicações significativas.A fonte de alimentação direciona a energia através do adaptador de quadro para o plano de fundo do quadro da série ControlLogix BPara criar uma estrutura de alimentação redundante, alguns dos principais componentes necessários incluem um par de sistemas em conjunto, um dos quais contendo duas fontes de alimentação 1756-PA75R,dois cabos 1756-CPR2, e um adaptador quadro 1756-PSCA2 e outro com duas fontes de alimentação 1756-PB75R, dois cabos 1756-CPR2 e um adaptador quadro 1756-PSCA2, além de uma fonte de alimentação AC redundante,uma fonte de alimentação em CC redundante,, um cabo de alimentação redundante (com um comprimento de 0,91 metros ou 3 pés), um adaptador de estrutura de alimentação redundante e um cablagem de anúncio (1) com um comprimento máximo de 10 metros ou 32,8 pés.
Especificações técnicas:
| Fabricante |
Automatização Rockwell |
| Tipo de módulo |
Fusão de alimentação redundante |
| Série |
ControlLogix |
| Número da peça/número do catálogo. |
1756-PAR2 |
| Marca |
1756-PAR2 |
| Componentes de montagem |
Duas (2) fontes de alimentação 1756-PA75R; Dois (2) cabos 1756-CPR2; Um (1) módulo de adaptador do chassi 1756-PSCA2 |
| 1756-PA75R Voltagem de entrada nominal |
120/240VAC |
| 1756-PA75R Faixa de tensão de entrada |
85-264VAC |
| Voltagem de isolamento |
250 V (contínuo), Tipo de isolamento reforçado, Entrada de energia para o plano de fundo, Entrada de energia para o anunciador, anunciador para o plano de fundo Tipo testado a 3250 V DC durante 60 s |
| Corrente de entrada máxima |
20 amperes |
| Capacidade actual |
1.5 A a 1,2 VDC; 4 A a 3,3 VDC; 13 A a 5,1 VDC e 2,8 A a 24 VDC |
| Potência de saída |
75 W @ 0...60 °C (32...140 °F) |
| O Poder do Anunciador |
240 V AC 50/60 Hz, 240 V DC, 50 mA, apenas resistente |
| Tempo de espera |
2 ciclos @ 60 Hz; 2 ciclos @ 50 Hz |
| Compatibilidade do chassi |
A partir de 1 de janeiro de 2016, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento. |
| Voltagem de entrada |
85-265 VAC |
