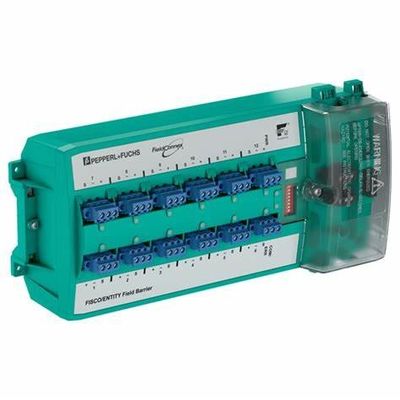

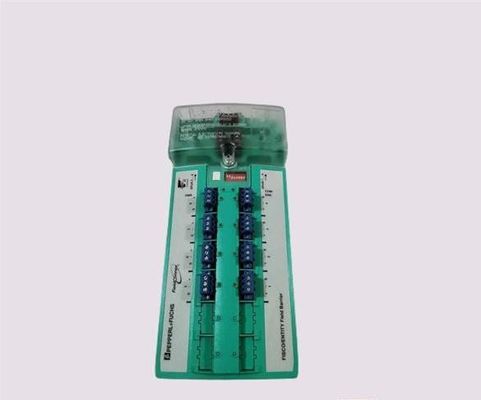

| Especificações gerais |
| Projeto / Instalação |
Instalação de armários |
| Instalação em zonas perigosas |
Zona 1 / Div. 2 |
| Conexão Fieldbus |
| Dissipação de energia |
Ver quadro 1 |
| Cabo principal (trombo) |
|
| |
Voltagem nominal |
16... 32 V DC,
Min. 15 V em caso de descamação |
| |
Corrente nominal |
Tronco IN para tronco OUT max. 2 A ver tabela 1 |
| |
Opção de aterragem do escudo do cabo |
Capacidade através de 5,7 nF
Directo |
| |
Queda de tensão |
Tronco IN para tronco OUT 100 mV máximo. |
| |
Número de acopladores |
no máximo 3 por segmento |
| |
Protecção da polaridade inversa |
Construído |
| Produtos |
|
| |
Número de saídas |
8, 10 ou 12 |
| |
Número de dispositivos por saída |
1 |
| |
Comprimento do cabo |
120 m |
| |
Voltagem nominal |
10... 14 V |
| |
Corrente nominal |
43 mA, no máximo, num espinho.
Máximo de 320 mA de corrente total em todos os espolões |
| |
Corrente de curto-circuito |
53 mA, 1 mA em estado de emergência |
| |
Opção de aterragem do escudo do cabo |
Capacidade através de 4,4 nF |
| Protecção contra sobretensões |
Protecção contra sobrevoltagem do tronco se a tensão exceder 39 V, máximo 41 V |
| Características de diagnóstico e protecção |
| Isolamento de falhas |
Curto-circuito Limitação da corrente em esporões
Protecção de salto em esporos
Inibição do sinal nos esporos |
| Diagnóstico da camada física |
Nível de sinal nos esporos
Tremor do sinal nos esporos
Nível de ruído nos esporões |
| Indicadores/medios de funcionamento |
| Mudança |
S1 ON: alarmes de diagnóstico ativados
S2 ON: avisos de diagnóstico ativados
S3-S8: não utilizado |
| LED PWR |
verde: tensão de campo > 16 V |
| LED COM/ERR |
Lâmpadas amarelas: comunicação de bus de campo e estado da camada física,
vermelho: erro de hardware |
| SPURS LED |
Vermelho: 2 Hz em condição de curto-circuito |
| Isolamento galvânico |
| Fios principais/saídas |
O isolamento não é afetado por interferências de acordo com a norma EN 60079-11, valor máximo de tensão 375 V |
| Output/Output |
Sem isolamento |
| Conformidade da directiva |
| Compatibilidade eletromagnética |
|
| |
Diretiva 2014/30/UE |
EN 61326-1:2013 |
| Conformidade padrão |
| Compatibilidade eletromagnética |
NE 21:2011 |
| Grau de protecção |
IEC/EN 60529 |
| Padrão de autocarro de campo |
IEC 61158-2 |
| Condições climáticas |
IEC 60721 |
| Resistência a choques |
EN 60068-2-27 |
| Resistência à vibração |
EN 60068-2-6 |
| Condições ambientais |
| Temperatura ambiente |
-40 °C a 70 °C |
| Temperatura de armazenamento |
-40 °C a 85 °C |
| Umidade relativa |
< 95% não condensantes |
| Resistência a choques |
15 g 11 ms |
| Resistência à vibração |
1 g, 10... 150 Hz |
| Resistência à corrosão |
Acordar com a ISA-S71.04-1985, nível de gravidade G3 |
| Especificações mecânicas |
| Tipo de ligação |
terminal de parafuso, ligável ou terminal de mola, ligável |
| Secção transversal do núcleo |
Ver quadro 2 |
| Materiais para a habitação |
Policarbonato |
| Grau de protecção |
Proteção IP20 |
| Massas |
2100 g |
| Dimensões |
ver dimensões |
| Instalação |
Instalação de trilhos DIN |
| Dados para aplicação em zonas perigosas |
| Certificado de exame do tipo UE |
BVS 13 ATEX E 121 X |
| |
Marcação |
 II 2 ((1) G Ex eb ib mb [ia Ga] IIC T4 Gb
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| Cabo principal (trombo) |
|
| |
Tensão máxima segura Um |
253 V AC |
| Produtos |
Em conformidade com o FISCO e a Entidade |
| |
Potência |
1.063 W |
| |
Voltagem |
17.1 V |
| |
Corrente |
248.55 mA |
| |
Indutividade |
grupo de gases IIC 470 μH,
gás do grupo IIB 2 mH |
| |
Capacidade |
grupo de gases IIC 367 nF,
Grupo de gases IIB 2,15 μF |
| Conformidade da directiva |
|
| |
Diretiva 2014/34/UE |
EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015 |
| Autorizações internacionais |
| Autorização CSA |
CSA 14.70004139 |
| |
Desenho de controlo |
116-0400 |
| |
Aprovado para |
Classe I, Divisão 2, Grupos A, B, C, D T4
Classe I, zona 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb
Classe I, zona 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb
Equipamento associado para a classe I, divisão 1, grupos A, B, C, D
Equipamento associado para a classe II, divisão 1, grupos E, F, G
Equipamento associado para a classe III, divisão 1 |
| Autorização IECEx |
IECEx BVS 13.0119X |
| |
Aprovado para |
Ex eb ib mb [ia Ga] IIC T4 Gb
[Ex ia Da] IIIC
[Ex ia Ma] I |
| Certificados e aprovações |
| Fundação Fieldbus |
FF-846 |
