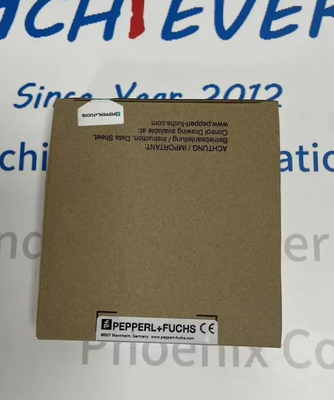

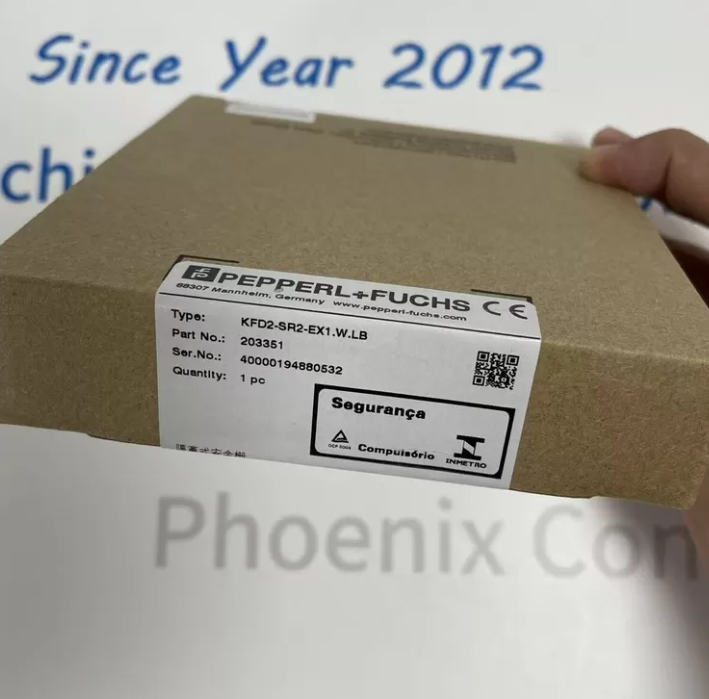

Pepperl+Fuchs kfd2 sr2 ex1 w lb Barreira de segurança do amplificador do interruptor NAMUR isolado
Detalhes do produto:
Fabricante: Pimentão + Fuchs
Número do produto. : kfd2 sr2 ex1 w lb
https://www.achievers-automation.comMais Produtos
Fornecimento de componentes industriais confiáveis para as empresas
Este componente de automação industrial é fornecido para aquisições empresariais.
Para reduzir o risco de abastecimento, cada encomenda é tratada individualmente com apoio para confirmação do modelo, esclarecimento da condição e estimativa do prazo de entrega antes da colocação da encomenda.Fornecem-se termos de cotação claros e uma comunicação coerente para ajudar os parceiros a gerirem as expectativas e a concluirem as transacções com confiançaA verificação ou esclarecimento adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
OPepperl+Fuchs KFD2-SR2-EX1.W.LBé um amplificador de interruptor isolado montado num trilho DIN, concebido para a transmissão de sinais de segurança intrínseca entre zonas de risco explosivo e gabinetes de controlo seguros,correspondendo ao conjunto de palavras-chave de pesquisa kfd2 sr2 ex1 w lbPimentão+FuchsO sufixo LB significa monitoramento aprimorado de quebra de linha, fornecendo supervisão contínua de fio aberto de ciclo completo e curto-circuito com saída de relé de falha independente dedicada,uma actualização essencial em relação ao KFD2-SR2-EX1 padrão.W variantesPimentão+Fuchs.
Detalhes:
| Grupo de parâmetros |
Ponto de especificação |
Valor exato da folha de dados |
| Fornecimento de energia |
Tensão de funcionamento nominal |
19 V DC ~ 30 V DC (nominal 24 V DC) |
| Fornecimento de energia |
Tolerância máxima de correntes de entrada |
≤ 10% |
| Fornecimento de energia |
Corrente de funcionamento nominal |
≤ 45 mA |
| Fornecimento de energia |
Dissipação máxima de potência |
≤ 0,9 W |
| Fornecimento de energia |
Interface de ligação |
DIN power rail / terminais 14+, 15- |
| Entrada de campo perigoso |
Norma de conformidade |
EN 60947-5-6 NAMUR |
| Entrada de campo perigoso |
Tensão de circuito aberto |
Aproximadamente 8 V DC |
| Entrada de campo perigoso |
Corrente de circuito curto |
Aproximadamente 8 mA. |
| Entrada de campo perigoso |
Intervalo de corrente de comutação NAMUR |
1.2 mA ~ 2,1 mA |
| Entrada de campo perigoso |
Comutação de Histerese |
Aproximadamente 0,2 mA. |
| Limite de falha da linha LB |
Detecção de quebra de fio |
Corrente de circuito ≤ 0,1 mA |
| Limite de falha da linha LB |
Trigger de curto-circuito de campo |
Corrente de circuito > 6 mA |
| Terminal de entrada (ex lado) |
Rótulo de fiação |
1+, 2+, 3- |
| Saída do relé I (sinal) |
Tipo de contacto |
Relais de mudança do formulário C |
| Saída do relé II (falha/sinal LB) |
Tipo de contacto |
Relais de mudança do formulário C |
| Nivel de carga AC do contato de relé |
Capacidade máxima de comutação AC |
250 V AC / 2 A (cosφ > 0,75) |
| Contato de relé Carga resistiva de CC |
Capacidade máxima de comutação em CC |
40 V DC / 2 A |
| Corrente de comutação mínima do relé |
Limite de operação a baixa carga |
2 mA @ 24 V DC |
| Retardo de resposta do relay |
Horário de entrada / saída |
≤ 20 ms por canal |
| Grau de isolamento galvânico |
Padrão de isolamento |
Isolamento reforçado IEC 61010-1 |
| Voltagem de isolamento (todos os circuitos) |
Força dielétrica |
Isolamento reforçado de 300 V ef |
| Frequência máxima de comutação. |
Velocidade do sinal digital |
≤ 10 Hz |
| Relação pulso/pausa mínima |
Requisito de estabilidade do sinal |
≥ 20 ms / ≥ 20 ms |
| Categoria de classificação |
Atributo Item |
Parâmetro técnico normalizado |
| Dimensões mecânicas |
Tamanho global da habitação (W × H × D) |
20 mm × 119 mm × 115 mm |
| Padrão de montagem |
Compatibilidade ferroviária DIN |
Esquema padrão DIN EN 60715 de 35 mm |
| Classe de protecção de habitação |
Classificação de entrada |
IP20 (apenas gabinete de controlo interior) |
| Peso unitário líquido |
Massa da barreira única |
Aproximadamente 150 g. |
| Configuração mecânica |
Componentes de ajustamento |
Interruptores DIP de 3 posições S1, S2, S3 |
| Feedback de estado visual |
Conjunto de indicadores de LED |
LED verde de energia, LED amarelo de sinal, LED vermelho de falha LB |
| Temperatura ambiente de funcionamento |
Intervalo de temperatura de funcionamento |
-20 °C ~ +60 °C |
| Intervalo de temperatura de armazenamento |
Limite de armazenamento offline |
-40 °C ~ +70 °C |
| Conformidade electromagnética EMC |
Padrões aplicados |
EN 61326-3-1, EN IEC 61326-3-2, NE 21:2017 |
| Classificação SIL de segurança funcional |
Nível de integridade de segurança |
SIL 2 (IEC 61508 Demanda baixa/alta) |
| Capacidade sistemática |
Grau SC |
SC 3 |
| Fração de falhas de segurança |
Valor SFF |
75% |
| Probabilidade de falha perigosa |
Taxa de PFH |
30,77 × 10−8 1/h |
| Certificação de risco de explosão |
Código do certificado ATEX |
PTB 00 ATEX 2080 |
| Marcação de zonas perigosas |
Ex Classificação |
II (1) G [Ex ia Ga] IIB |
| Autorizações e marcas globais |
Certificações oficiais |
CE, IECEx, SIL2, ATEX |
| Duração de vida mecânica do relé |
Ciclos totais de comutação |
107 operações |
