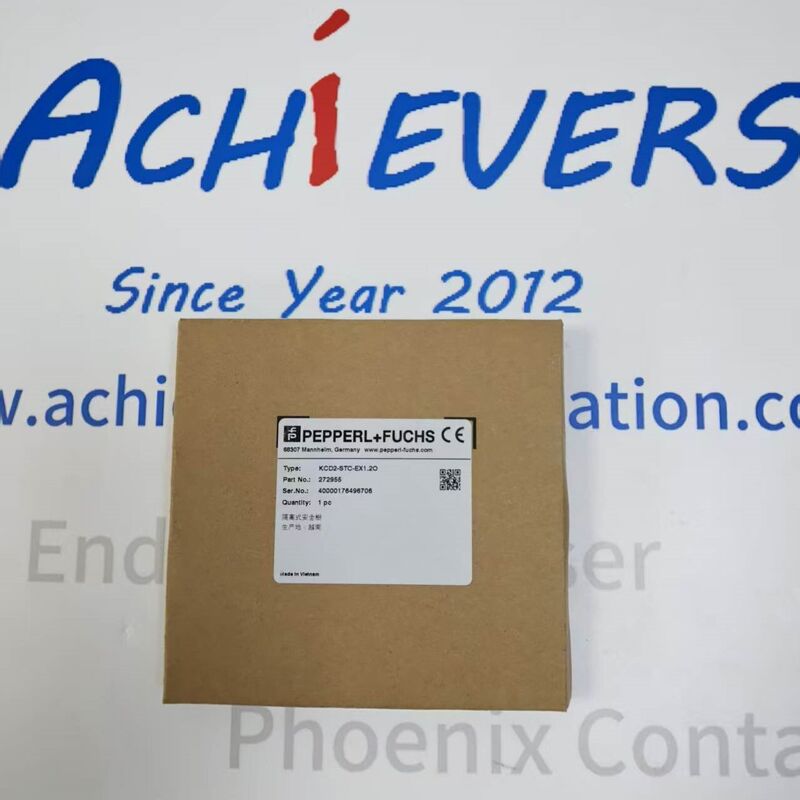

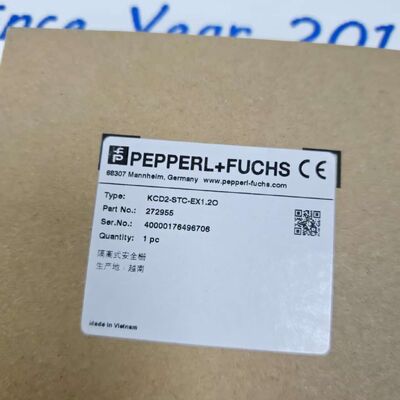

Barreira de isolamento de fonte de alimentação do transmissor SMART KCD2-STC-EX1
Detalhes do produto:
Fabricante: Pepperl + Fuchs
Nº do produto: KCD2-STC-EX1,pepperl fuchs kcd2 stc ex1,kcd2 stc ex1 preço,kcd2 stc ex1,kcd2 stc ex1 2o es,p&f kcd2 stc ex1,kcd2 stc ex1 2o
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
A KCD2-STC-EX1 é uma barreira de isolamento intrinsecamente segura compacta de canal único pertencente à série K-System da , projetada exclusivamente para transmissores SMART de 2 fios implantados em áreas industriais com risco de explosão. Esta unidade KCD2-STC-EX1 da fornece isolamento elétrico galvânico entre circuitos perigosos do lado do campo e circuitos seguros do gabinete do lado do controle, eliminando a interferência do loop de aterramento e, ao mesmo tempo, fornecendo fonte de alimentação estável e transmissão precisa de sinal analógico de 4–20 mA.
Detalhe:
| Item de especificação |
Parâmetro Técnico |
Observação padrão e funcional |
| Modelo SKU completo |
KCD2-STC-EX1 |
Número de peça da barreira padrão K-System |
| Fabricante da marca |
|
Marca global de segurança intrínseca e proteção contra explosão |
| Quantidade de canais |
1 canal único |
Fonte de alimentação do transmissor de circuito único 4–20mA |
| Nível de integridade de segurança (SIL) |
SIL 2, Capacidade Sistemática SC 3 |
Certificação de segurança funcional IEC/EN 61508 |
| Faixa de tensão de alimentação principal |
19 VCC ~ 30 VCC (nominal 24 VCC) |
Suporte para trilho de alimentação do gabinete ou entrada de alimentação de fiação do terminal |
| Consumo máximo de corrente operacional |
≤ 45 mA a 24 VCC em carga total |
Design de baixo consumo de energia |
| Dissipação máxima de energia |
≤ 800 mW |
Baixa geração de calor para instalação de gabinete denso |
| Faixa de sinal de entrada de campo |
4 mA ~ 20 mA, corrente limitada a 26 mA |
Proteção contra curto-circuito de polaridade reversa integrada |
| Tensão de Circuito Aberto do Terminal de Campo |
22V |
Potência suficiente para transmissores de 2 fios de longa distância |
| Sinal de saída lateral de controle |
Opções de sinal duplo de 4–20 mA / 1–5 VCC |
Compatível com módulos de entrada analógica PLC e DCS |
| Resistência máxima de carga lateral de controle |
300 Ω (modo de saída de fonte) |
Correspondência de carga de cartão DCS padrão |
| Classificação de isolamento galvânico |
Isolamento seguro de pico de 375 V (Entrada ↔ Saída / Entrada ↔ Potência) |
Padrão de segurança intrínseca IEC/EN 60079-11 |
| Limite de detecção de falha de linha |
Gatilho de falha ≤3 mA (circuito aberto), ≥22 mA (curto-circuito) |
Diagnóstico de falha na fiação em tempo real |
| Tempo de acomodação da resposta do sinal |
≤ 50ms |
Transmissão rápida de sinal analógico para controle de processo em malha fechada |
| Item de especificação |
Parâmetro Técnico |
Instalação e observação ambiental |
| Dimensão geral (L × A × P) |
12,5 mm × 114 mm × 122 mm |
Caixa ultrafina e fina para economizar espaço no gabinete |
| Peso unitário líquido |
Aprox. 100g |
Carcaça termoplástica leve e retardante de chamas |
| Padrão de montagem |
Trilho DIN de 35 mm (EN 60715) |
Montagem universal em gabinete industrial |
| Grau de proteção |
IP20 |
Terminais protegidos contra dedos somente dentro de gabinetes de controle |
| Temperatura operacional contínua |
-20 °C ~ +60 °C |
Desempenho nominal total sem redução de temperatura |
| Faixa de temperatura de armazenamento |
-40 °C ~ +80 °C |
Estável durante armazenamento e transporte em armazém |
| Marcação de Área Perigosa |
II (1)G [Ex ia Ga] IIC; II (1)D [Ex ia Da] IIIC; Eu (M1) [Ex ia Ma] eu |
Zona de mineração subterrânea, gás e poeira certificada |
| Certificado de Explosão |
BASEEFA 13 ATEX 0077 X |
Aprovação de segurança intrínseca ATEX da UE |
| Resistência à vibração |
IEC 60068-2-6, 10–150Hz |
Adapte-se à vibração de equipamentos químicos e de mineração |
| Indicador de diagnóstico |
Luz de status de LED único |
Indicação visual de status de falha de energia e loop |
| Padrões de Conformidade |
ATEX 2014/34/EU, IECEx, UL cULus, EN 61326-1 |
Normas globais de proteção contra explosão industrial |
