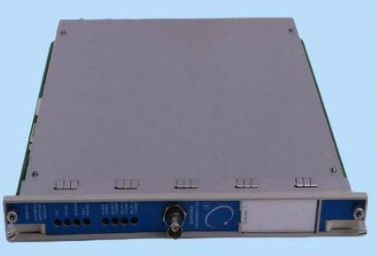

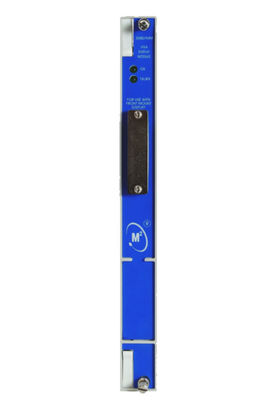

3500/94M-02-00-CN Modulo de visualização VGA do sistema de monitorização de vibrações Bently Nevada

Bently Nevada 3500/94M-02-00-CN VGA Display Module

Descrição

O módulo VGA 3500/94M exibe todas as informações do sistema de protecção da máquina 3500, incluindo:
• Lista de eventos do sistema
• Lista de eventos de alarme
• Todos os dados do módulo e do canal
• Alarme e estado OK
• Nove opções de exibição personalizadas

• Módulo de Keyphasor aprimorado

Por padrão, uma tela de gráfico de barras mostra todas as medições de vibração filtradas por 1X.enquanto outro mostra os valores de lacuna do transdutor de proximidade.

Pode organizar ecrãs personalizadas em grupos de trens de máquinas.Também pode organizar dados do sistema em quaisquer páginas da tela personalizada.

Componentes do sistema
O 3500/94M é composto por:
• O módulo VGA 3500/94M
• Um módulo de E/S
• Um ecrã táctil VGA de 10" ou 15"

Você pode montar o monitor de exibição VGA usando cabos padrão até 6 m (20 pés) de um rack 3500, ou usando um extensor de monitor de vídeo do teclado (KVM) suportado, até 10 km (6,2 milhas) do rack 3500.

Displays de tela sensível ao toque
Utilize os ecrãs de toque VGA de 10 e 15 polegadas da Advantech. Estes ecrãs compactos e duráveis são projetados para uma excelente qualidade de visualização em aplicações industriais.
A tela de 10 polegadas da Advantech é certificada para ambientes perigosos. Cada tela requer uma fonte de alimentação separada.

Reduzir o número de exibições
Usando um cabo padrão e a Display Router Box opcional, você pode visualizar dados de até quatro racks 3500 em uma tela.
O estado de alarme e de OK é continuamente exibido no canto superior direito do ecrã VGA.Um botão de seleção de rack muda de cor para indicar se qualquer rack conectado à caixa do roteador de exibição está em estado de alarme.

Informações

Exibição do sistema
3500/94M-AA-BB-CC
• A: Tamanho e montagem do ecrã
00 Nenhum
01 Display de 10" com montagem frontal (disponível apenas para monitor 3500 montado em rack)
02 Display de 10 polegadas, suporte de rack de 19 polegadas
03 Exibição de 10 polegadas, montagem de painel (incluindo o hardware de instalação)
Display de 10" com montagem independente
05 Display de 15 polegadas, suporte de rack de 19 polegadas
06 Display de 15" (incluído o hardware de instalação)
07 Caixa do roteador, sem visualização

• B: Cabos de caixa do roteador de extensão e exibição KVM
00 Nenhum
01 Extensor e cabo KVM CAT5 UTP com fio de 250 pés (76,2 m)
02 Extensor de KVM CAT5 UTP com fio e cabo de 500 pés (152,4 m)
03 Extensor KVM CAT5 UTP com fio e cabo de 1.000 pés (304,8 m)
12 Display Router Box cabo 20 ft (6m)
20 SM FO KVM extensor SNGL e cabo 2000' (609,6 m)
21 SM FO KVM SNGL extensor e cabo 4000' (1219,2 m)
22 SM FO KVM SNGL extensor e cabo 6000' (1828,8 m)
23 SM FO KVM SNGL extensor e cabo 8.000' (2438,4 m)
Extensor SNGL 24 SM FO KVM com cabos de ligação
25 SM FO KVM DUAL extensor e cabo 2000' (609,6 m)
26 SM FO KVM DUAL extensor e cabo 4000' (1219,2 m)
27 SM FO KVM DUAL extensor e cabo 6.000' (1828,8 m)
28 SM FO KVM DUAL extensor e cabo 8.000' (2438,4 m)
29 Extensor SM FO KVM DUAL com cabos de ligação

• C: Autorizações de agências
00 Nenhum
01 CSA/NRTL/C (classe I, divisão 2)
02 Multi (CSA/ATEX/IECEx) (disponível apenas para o ecrã de 10"
