MTL5532 Isolador de pulso MTL Instrumentos 4/20mA Saídas de corrente

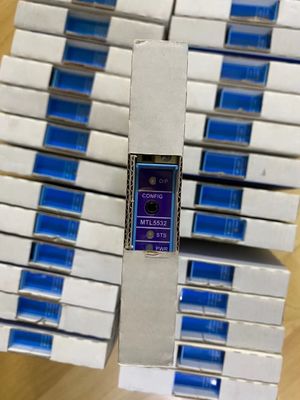

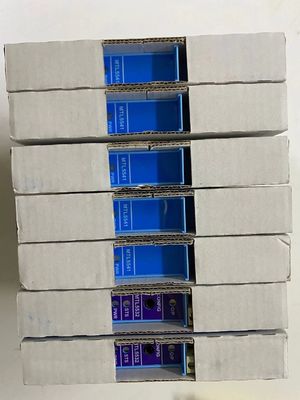

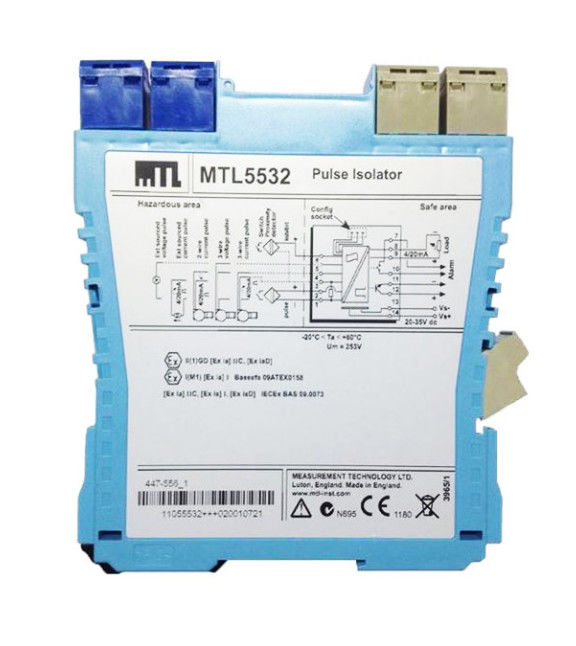

MTL5532 Isolador de Pulso de Instrumento MTL

O MTLx532 isola pulsos de um interruptor, detector de proximidade, corrente
transmissor de pulso ou transmissor de pulso de tensão situado num local perigoso
É ideal para aplicações que envolvam frequências de pulso elevadas e velocidades rápidas.
O tempo de resposta, através da repetição dos pulsos na área segura.
Output proporcional à frequência também é fornecido, juntamente com um relé
A configuração é a seguinte:
O relatório foi elaborado com um computador pessoal.

Especificações
Ver também especificação comum

• Número de canais
Um, totalmente flutuante
• Tipo de sensor
Comutador ou detector de proximidade (NAMUR/BS EN 609475:6:2001)
.2 ̊ ou 3 ̊ transmissor de tensão ou pulso por fio
• Localização do interruptor
Zona 0, zona de perigo IIC, T6
Divisão 1, Grupo A, local perigoso
• Localização do detector ou transmissor de proximidade
Área 0, IIC, T4T6, se certificada adequadamente
Div.1, Grupo A, localização perigosa
• Input
Entrada do interruptor:
Saída ligada se o interruptor estiver fechado
Entrada do detector de proximidade:
Excitação: 7,0 a 9,0 V de corrente contínua a partir de 1kΩ nominal
Output ON se a entrada for > 2,1 mA* (< 2kΩ)
Output OFF se a entrada for < 1,2 mA* (> 10kΩ)
Histerese de comutação: 0,2 mA (650Ω) nominal
* Normas NAMUR e BS EN 6094756:2001
Entrada de pulso de corrente:
Alimentação do transmissor: 16,5 V dc a 20 mA
Corrente de curto-circuito: 24 mA
Output: IN > 9,0 mA = ligado, IN < 7,0 mA = desligado
Histerese de comutação: 0,5 mA
Entrada de tensão e pulso
Impedância de entrada: > 10kΩ
Voltagem do ponto de comutação (Vsp): 3, 6 ou 12 V nominais
(Utilizador selecionável através de interruptores situados no lado do módulo)
Output: Vin > Vsp = ON, Vin < Vsp = OFF
Histerese de comutação: 100 mV + (0,1 x Vsp) típico
• Saída de pulso da zona segura
Retardo máximo: 10 μs
Voltagem máxima fora de funcionamento: 35V
Corrente máxima de fuga fora de estado: 10 μA
Resistência máxima em estado: 25Ω
Corrente máxima em estado ativo: 50 mA
Saída desligada se o abastecimento falhar
Nota: O sinal LFD é um diodo Zener protegido contra cargas indutivas
• Saída de corrente da zona segura
Retardo de captura de entrada: 2 períodos de sinal (5 ms min.)
Faixa de sinal: 4 a 20 mA
Intervalo abaixo/acima: 0 a 22 mA
Resistência à carga: 0 a 450Ω @20mA
Resistência de saída: > 1MΩ
Ripple: < 50μA de pico a pico
Precisão: melhor que 20 μA a 20 °C
Desvio de temperatura: < 1μA/°C
Risetime (10% - 90%, após mudança de passo): 60 ms
• Saída de alarme
Relais ligados em alarme, 0,5A @ 35Vdc máximo.
• Largura do pulso
Altura: 10 μs min
Baixo: 10 μs min.
• Faixa de frequências
0 50 kHz - modo de saída de pulso
0 ¢ 10KHz - para saída analógica
• Indicadores LED
Verde: indicação de potência
Amarelo: ligado quando o circuito de saída estiver ligado
Vermelho: piscando quando há falha ou erro na linha
• Necessidade de energia
65 mA a 24 V dc
70 mA a 20 V dc
55 mA a 35 V dc
• Dissipação de energia dentro da unidade
1.35W no máximo a 24V
10,75 W no máximo a 35 V
• Descrição da segurança (Um = 253 V rms ou dc)
Terminais 2 a 1 e 6 a 1
U_o= 10,5 V I_o=14mA P_o= 37 mW
Terminais 4 a 3 e 1
U_o= 28 V I_o= 93 mA P_o= 651 mW
Terminais 3 a 1
Aparelhos não armazenadores de energia ≤ 1,5 V, ≤ 0,1 A e ≤ 25 mW; podem ser
ligados sem mais certificação a qualquer circuito IS com uma tensão de circuito aberto < 28 V
Terminais 5 a 4 e 1
V_Max.≤ 28V, I_Max.≤ 94 mA, P_Max.≤ 0,66 W
• Configurador
Um computador pessoal com software MTL PCS45 com uma interface serial PCL45USB.
