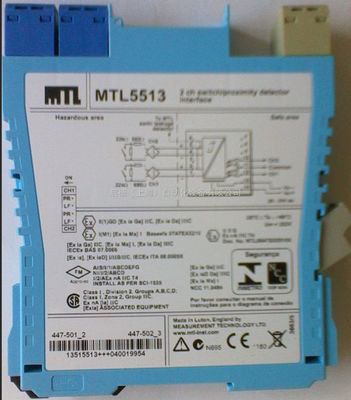

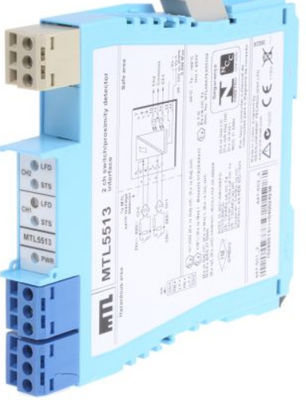

MTL5513 MTL Instrumentos Switch Detector de Proximidade Interface Barreira de Segurança Máximo 10,5 V

MTL5513 Interface de interruptor/detetor de proximidade dos instrumentos MTL

O MTL5513 permite que duas saídas de estado sólido na área segura sejam controladas por dois interruptores ou detectores de proximidade localizados na área perigosa.Os transistores de saída Ch1/Ch2 compartilham um terminal comum e podem alternar sinais de polaridade +ve ou -ve. A inversão de fase de saída independente e a detecção de falhas de linha são habilitadas através de interruptores para cada saída.

Especificações
Ver também especificação comum

• Número de canais
Dois.
• Localização dos interruptores
Zona 0, zona de perigo IIC, T6
Divisão 1, local perigoso do grupo A
• Localização dos detectores de proximidade
Zona 0, IIC, zona de perigo T4?? 6, se adequadamente certificada
Divisão 1, local perigoso do grupo A
• Introduções de zonas perigosas
Entradas conformes com as normas BS EN6094756:2001 para detectores de proximidade (NAMUR)
• Tensão aplicada ao sensor
7 a 9 V de corrente contínua a partir de 1kΩ ± 10%
• Características de entrada/saída
Fase normal
Saídas fechadas se a entrada for > 2,1 mA (< 2kΩ no circuito de entrada)
As saídas abertas se a entrada for < 1,2 mA (> 10kΩ no circuito de entrada)
Histerese: 200μA (650Ω) nominal
• Detecção de falhas da linha (LFD) (quando selecionado)
Selecionável pelo utilizador para cada canal através de interruptores no lado da unidade.
Alarme de circuito aberto se for < 50 μA
Alarme de circuito aberto desligado se for > 250 μA
Alarme de curto-circuito se Rin < 100Ω
Alarme de curto-circuito desligado se Rin > 360Ω
Nota: Os resistores devem ser instalados quando o dispositivo LFD for utilizado com uma entrada de contacto.
500Ω a 1kΩ em série com interruptor
20 kΩ a 25 kΩ em paralelo com o interruptor
• Reversão de fase
Independente para cada canal, selecionável pelo utilizador
• Saídas da zona segura
Outputes flutuantes de estado sólido compatíveis com circuitos lógicos
Frequência de funcionamento: dc a 500 Hz
Tensão máxima fora de funcionamento: ± 35V
Corrente de fuga máxima fora de estado: ± 50μA
Resistência máxima em estado activo: 25Ω
Corrente máxima em estado activo: ± 50 mA
• Indicadores LED
Verde: indicação de potência
Amarelo: dois: estado do canal, ligado quando a saída estiver ativa
Vermelho: dois: indicação do LFD, quando a falha da linha é detectada
• Consumo máximo de corrente
30 mA a 24 V
• Dissipação de energia dentro da unidade
0.65W típicos a 24V, com cargas de 10mA
0.78W max. com cargas de 50mA
• Descrição da segurança (para cada canal)
U_o= 10,5 V I_o=14mA P_o= 37 mW U_m= 253 V rms ou dc
