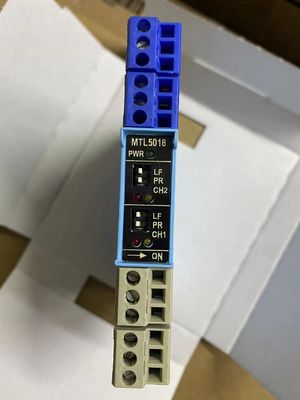

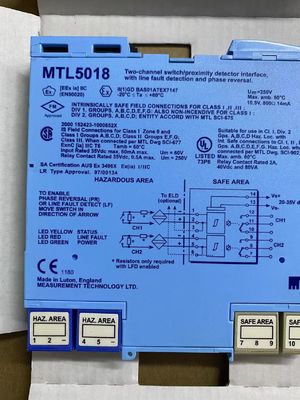

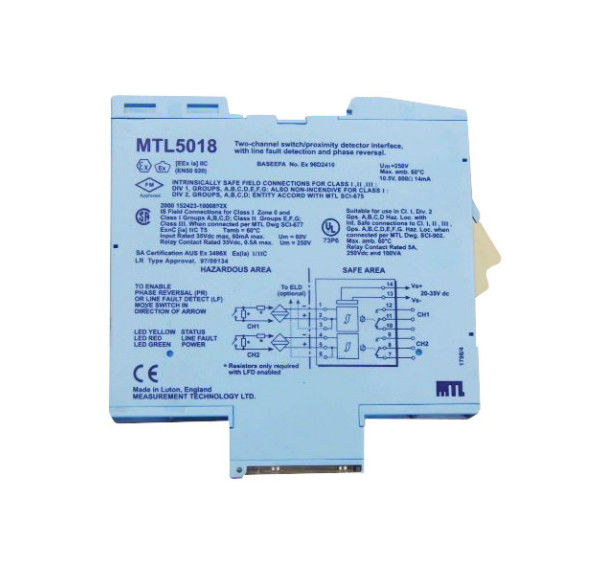

MTL5018 MTL Instrumentos Detector de Proximidade Interface Número de canais 2

MTL5018 MTL Instruments Proximity Detector Interface

O MTL5018 permite que duas cargas de área segura sejam controladas
Os dispositivos de detecção de proximidade situados numa zona perigosa.
O controlo independente da inversão de fase permite
uma condição de alarme a indicar para qualquer estado do sensor.
Dispositivo selecionável de detecção de falhas de linha (LFD) detecta uma linha aberta ou curta
circuito em qualquer circuito de campo.

Especificações
Ver também especificação comum
• Número de canais
Dois.
• Localização dos interruptores
Zona 0, zona de perigo IIC, T6
Divisão 1, local perigoso do grupo A
• Localização do detector de proximidade
Zona 0, IIC, zona de perigo T4?? 6, se adequadamente certificada
Divisão 1, local perigoso do grupo A
• Saída da zona segura
Dois relés com contatos de mudança
• Introduções de zonas perigosas
Entradas conformes com as normas NAMUR/DIN 19234 para detectores de proximidade
• Tensão aplicada ao sensor
7 a 9V a partir de 1kΩ ±10%
• Características de entrada/saída
Fase normal (reversa):
Energia de saída energizada (desenergizada) se Iin > 2,1 mA ou Rin < 2kΩ
saída desactivada (alimentada) se Iin < 1,2 mA ou Rin > 10kΩ
Histerese: 200 μA, típico
• Detecção de falhas de linha (LFD)
A função de detecção de falhas de linha é feita através de um interruptor instalado na parte superior da unidade.
Alarme de circuito aberto se Iin < 100 μA
Alarme de circuito aberto desligado se Iin> 250 μA
Alarme de curto-circuito se Rin<100Ω
Alarme de curto-circuito desligado se Rin> 360Ω
Nota: Os resistores devem ser instalados quando o dispositivo LFD for utilizado com uma entrada de contacto.
500Ω a 1kΩ em série com interruptor
20 kΩ a 25 kΩ em paralelo com o interruptor
• Reversão de fase
Independente para cada canal, selecionável pelo utilizador
• Tipo de relé
Com um pólo único, contatos de mudança
Nota: as cargas reativas devem ser adequadamente suprimidas
• Características dos relés
Tempo de resposta: 10 ms no máximo
Nivel de contacto: 250 V ac, 2A, cosø > 0.7
40V dc, 2A, carga resistiva
• Indicadores LED
Verde: indicação de potência
Amarelo: dois: estado de cada canal (sobre quando as saídas são energizadas)
Vermelho: dois: indicação do LFD para cada canal (se detectada uma falha na linha)
• Consumo máximo de corrente
60 mA a 20 V
60 mA a 24 V
40 mA a 35 V
• Dispensação máxima de energia
1.4 W a 24 V
1.5W a 35V
• Isolamento
250 V AC ou DC entre fontes de alimentação, circuitos de zonas perigosas e saídas de relé
• Descrição da segurança (para cada canal)
10.5V, 800Ω, 14mA, Um= 250V rms ou dc
