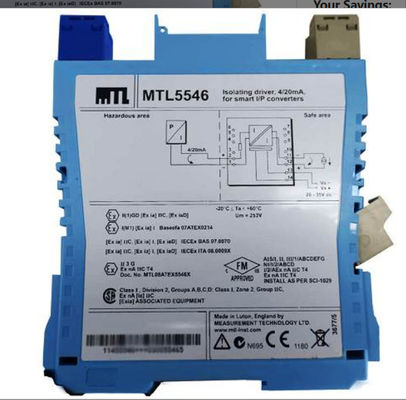

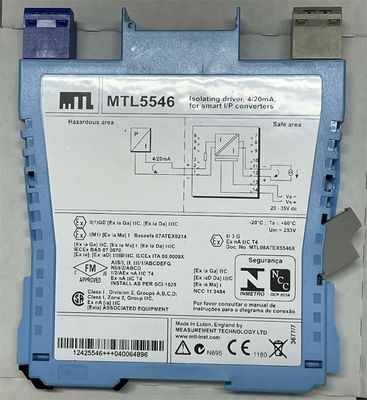

MTL5546 MTL Condutor de isolamento para posicionadores de válvulas HART® de 4 20mA com detecção de falhas de linha

MTL5546 MTL Instrumentos de isolamento do condutor

O MTL5546 aceita um sinal flutuante de 4/20mA de uma área segura
um controlador para acionar um conversor de corrente/pressão (ou qualquer outro tipo de carga
Para os posicionadores de válvulas inteligentes, o módulo de
Também permite a transmissão bidirecional de comunicação digital
sinais para que o dispositivo possa ser interrogado pelo operador
Os controladores de processo com um
O dispositivo de leitura pode detectar circuitos abertos ou curtos na fiação de campo:
se estes ocorrerem, a corrente absorvida nos terminais cai para um pré-definido
nível.

Especificações
Ver também especificação comum
• Número de canais
Um.
• Localização do conversor I/P
Zona 0, IIC, zona de perigo T4?? 6, se adequadamente certificada
Divisão 1, Grupo A, local perigoso
• Área de trabalho
4 a 20 mA
• Largura de banda do sinal digital
500 Hz a 10 kHz
• Resistência máxima à carga
800Ω (16V a 20mA)
• Resistência mínima à carga
90Ω (detecção de curto-circuito a < 50Ω)
• Resistência de saída
> 1MΩ
• Capacidade de alcance inferior/superior
Baixo intervalo = 1mA
Fornecedor de energia elétrica
• Ondulação do circuito de entrada e saída
< 40 μA de pico a pico
• Precisão de transferência a 20°C
Melhor que 20 μA
• Deslocamento da temperatura
< 1,0 μA/°C
• Características de entrada
< 6,0 V com o ar condicionado intacto
< 0,9 mA com a fiação do campo aberta ou com curto-circuito
• Tempo de resposta
Estabiliza-se dentro de 200 μA do valor final dentro de 100 ms
• Comunicações suportadas
HART®

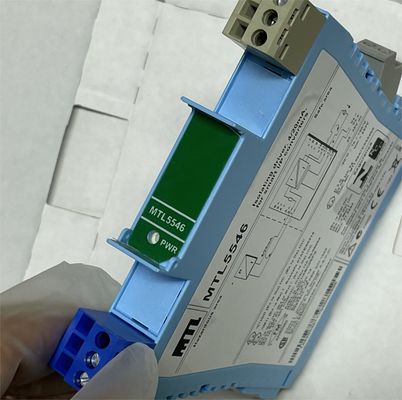

• Indicador LED
Verde: indicação de potência
• Consumo máximo de corrente (com sinais de 20mA em carga de 250Ω)
35 mA a 24 V dc
• Dissipação de energia dentro da unidade (com sinais de 20mA em carga de 250Ω)
00,8 W a 24 V
• Descrição de segurança
V_o= 28 V I_o= 93 mA P_o= 651 mW U_m= 253 V rms ou dc

Modelos relacionados:
