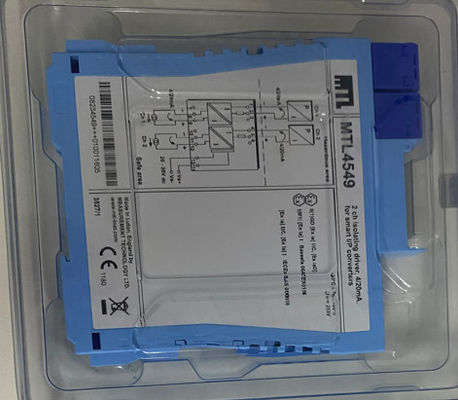

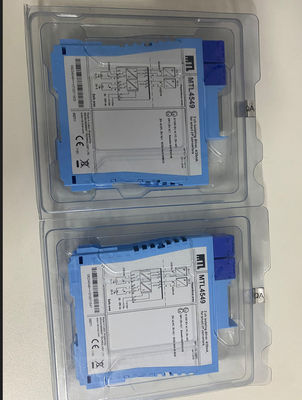

MTL4549 Condutor de isolamento
O MTLx549 aceita sinais flutuantes de 4/20mA de controladores de área segura
para acionar 2 conversores de corrente/pressão (ou qualquer outra carga até 800Ω) em
Para os posicionadores de válvulas HART, o módulo também permite
Transmissão bidirecional de sinais de comunicação digital.
Controladores com um dispositivo de leitura podem detectar circuitos abertos ou curtos
No caso dos cabos de campo: se estes ocorrerem, a corrente absorvida nos terminais
cai para um nível pré-definido.
Especificações
Ver também especificação comum
• Número de canais
Dois.
• Localização do conversor I/P
Zona 0, IIC, zona de perigo T4?? 6, se adequadamente certificada
Divisão 1, Grupo A, local perigoso
• Área de trabalho
4 a 20 mA
• Largura de banda do sinal digital
500 Hz a 10 kHz
• Resistência máxima à carga
800Ω (16V a 20mA)
• Resistência mínima à carga
90Ω (detecção de curto-circuito a < 50Ω)
• Resistência de saída
> 1MΩ
• Capacidade de alcance inferior/superior
Baixo intervalo = 1mA
Fornecedor de energia elétrica
• Ondulação do circuito de entrada e saída
< 40 μA de pico a pico
• Comunicações suportadas
HART
• Precisão de transferência a 20°C
Melhor que 20 μA
• Deslocamento da temperatura
< 1,0 μA/°C
• Características de entrada
Normal: < 6,0 V
Circuito aberto: < 0,9 mA
Circuito curto: < 0,9 mA
• Tempo de resposta
Estabiliza-se dentro de 200 μA do valor final dentro de 100 ms
• Indicador LED
Verde: indicação de potência
• Consumo máximo de corrente (com sinais de 20 mA numa carga de 250Ω)
70 mA a 24 V dc
• Dissipação de energia dentro da unidade (com sinais de 20mA em carga de 250Ω)
10,6 W a 24 V
• Descrição da segurança (para cada canal)
Uo= 28 V Io= 93 mA Po= 0,65 W Um= 253 V rms ou dc
