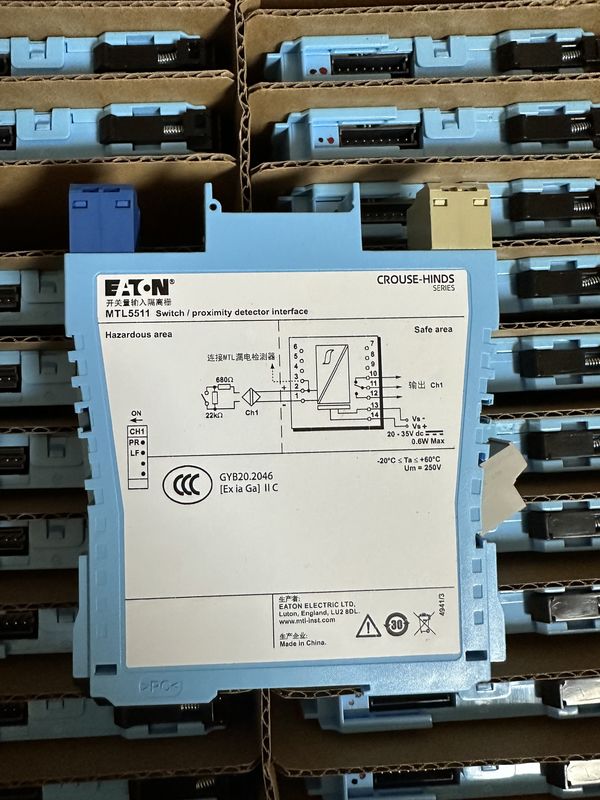

MTL5511 MTL Instrumentos Switch Detector de Proximidade Interface 10ms Máximo

MTL5511 Interface de interruptor/detetor de proximidade dos instrumentos MTL

O MTL5511 permite controlar uma carga de área segura por um interruptor ou detector de proximidade localizado numa área perigosa.
As condições de curto-circuito na fiação de campo são detectadas pelo dispositivo de detecção de falhas de linha (LFD) e também indicadas na parte superior do módulo.A inversão de fase para o canal é selecionada por um interruptor no lado do módulo e a saída é fornecida por contatos de relé de mudança.

Especificações
Ver também especificação comum

• Número de canais
Um.
• Localização dos interruptores
Zona 0, zona de perigo IIC, T6
Divisão 1, local perigoso do grupo A
• Localização do detector de proximidade
Zona 0, IIC, zona de perigo T4?? 6, se adequadamente certificada
Divisão 1, local perigoso do grupo A
• Introduções de zonas perigosas
Entradas conformes com as normas BS EN6094756:2001 para detectores de proximidade (NAMUR)
• Tensão aplicada ao sensor
7 a 9 V de corrente contínua a partir de 1kΩ ± 10%
• Características de entrada/saída
Fase normal
Saídas fechadas se a entrada for > 2,1 mA (< 2kΩ no circuito de entrada)
As saídas abertas se a entrada for < 1,2 mA (> 10kΩ no circuito de entrada)
Histerese: 200μA (650Ω) nominal
• Detecção de falhas da linha (LFD) (quando selecionado)
O relay de saída do canal é desactivado se um sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal de sinal
É detectada uma falha na linha de entrada.
Alarme de circuito aberto se for < 50 μA
Alarme de circuito aberto desligado se for > 250 μA
Alarme de curto-circuito se Rin < 100Ω
Alarme de curto-circuito desligado se Rin > 360Ω
Nota: Os resistores devem ser instalados quando o dispositivo LFD for utilizado com uma entrada de contacto.
500Ω a 1kΩ em série com interruptor
20 kΩ a 25 kΩ em paralelo com o interruptor
• Saída da zona segura
Relais de pólo único com contatos de mudança
Nota: as cargas reativas devem ser adequadamente suprimidas
• Características dos relés
Tempo de resposta: 10 ms no máximo
Classificação de contacto ((Área segura): 50 V ac, 2A, cosØ >0.7,
40V dc, 2A, carga resistiva
Classificação de contacto ((Zona 2): 35V, 2A, 100VA

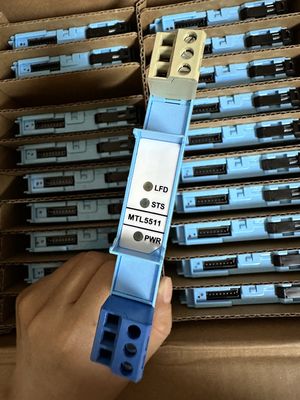

• Indicadores LED
Verde: indicação de potência
Amarelo: estado do canal, ligado quando a saída estiver energizada
Vermelho: indicação do LFD, quando é detectada uma falha na linha
• Consumo máximo de corrente
25 mA a 24 V
• Dissipação de energia dentro da unidade
00,6 W a 24 V
• Descrição da segurança (para cada canal)
U_o= 10,5 V I_o=14mA P_o= 37 mW U_m= 253 V rms ou dc
