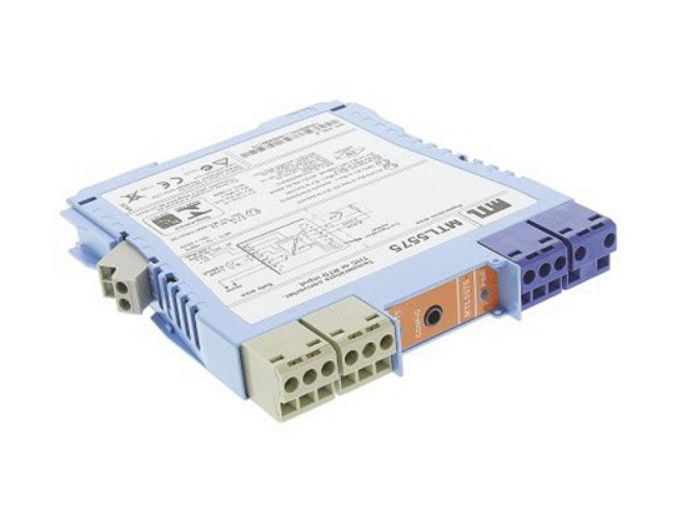

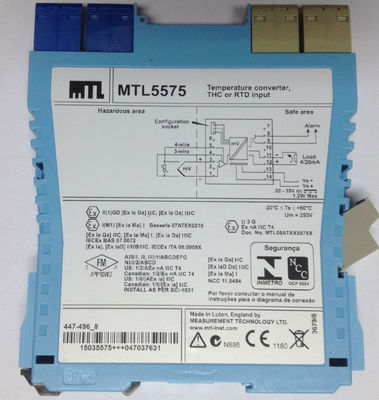

MTL5575 MTL Industries Conversor de temperatura

MTL5575 MTL Instrumentos Conversor de temperatura

O MTL5575 converte um sinal de corrente contínua de baixo nível de um sensor de temperatura montado em uma área perigosa em uma corrente de 4/20mA para conduzir uma carga de área segura.,A utilização de um sensor integrado de CJC é permitida por um sistema de detecção e detecção de ondas de transmissão de energia (TIR) que permite a detecção e detecção de ondas de transmissão de energia.A configuração é efectuada utilizando um computador pessoalUma saída de alarme única é fornecida e pode ser configurada para alarme de processo ou para notificar uma falha precoce do termocouple.

Especificações
Ver também especificação comum

• Número de canais
Um.
• Fonte de sinal
Tipos de THC J, K, T, E, R, S, B ou N até BS 60584 e entrada XK mV
RTDs 2/3/4-wire platina para BS 60751
Pt 100, Pt 500, Pt 1000
Cu-50 e Cu-53
Ni 100/500/1000 DIN 43760
• Localização da fonte de sinal
Zona 0, IIC, zona de perigo T4-6
Divisão 1, grupo A, local perigoso
• Faixa de sinal de entrada
¥75 a +75mV, ou 0 a 400Ω (0 a 1000Ω sensores Pt e Ni)
• Dimensão do sinal de entrada
3 a 150 mV, ou 10 a 400Ω (10 a 1000Ω sensores Pt e Ni)
• RTD corrente de excitação
200 μA nominal
• Compensação de junção a frio
Automático ou selecionável
• Erro de compensação da junção a frio
≤ 1,0°C
• Rejeição de modo comum
120 dB para 240 V a 50 Hz ou 60 Hz (resposta de 500 ms)
• Rejeição de modo em série
40 dB para 50 Hz ou 60 Hz
• Precisão de calibração (a 20°C)
(inclui histerese, não-linearidade e repetibilidade)
Entradas: (resposta de 500 ms)
mV/THC: ± 15μV ou ± 0,05% do valor de entrada (o que for maior)
RTD: ± 80mΩ
Saída: ± 11μA
• Desvio de temperatura (típico)
Insumos:
mV/THC: ± 0,003% do valor de entrada/°C
RTD: ± 7mΩ/°C
Saída: ± 0,6μA/°C
• Exemplo de precisão de calibração e deriva de temperatura
(entrada RTD - resposta de 500 ms)
Duração: 250Ω
Precisão: ± (0,08/250 + 11/16000) x 100%
= 0,1% do comprimento
Desvio de temperatura: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Direcção de segurança em caso de falha dos sensores
A escala superior, a escala inferior, ou fora
• Burnout precoce
Detecção precoce do esgotamento dos termopares (quando selecionados)
Alarme quando o aumento da resistência do circuito é > 50Ω
• Faixa de saída
4 a 20 mA nominal em 600Ω max.
• Saída de alarme (configurável)
Relais ligados em alarme, 250mA @ 35V máximo
• Resistência máxima ao chumbo (THC)
600Ω
• Tempo de resposta
Configuravel - 500 ms por defeito ((Precisão a 100/200ms - contacto MTL)
• Indicador LED
Verde: indicação da potência e do estado
Amarelo: indicação de alarme, quando os contatos estão fechados
• Consumo máximo de corrente (com sinal de 20 mA)
50 mA a 24 V
• Dissipação de energia dentro da unidade (com sinal de 20 mA)
1.2W a 24 V
• Descrição de segurança
Ver o certificado para os parâmetros.
• Configurador
Um computador pessoal com software MTL PCS45 com
Interface serial PCL45USB
