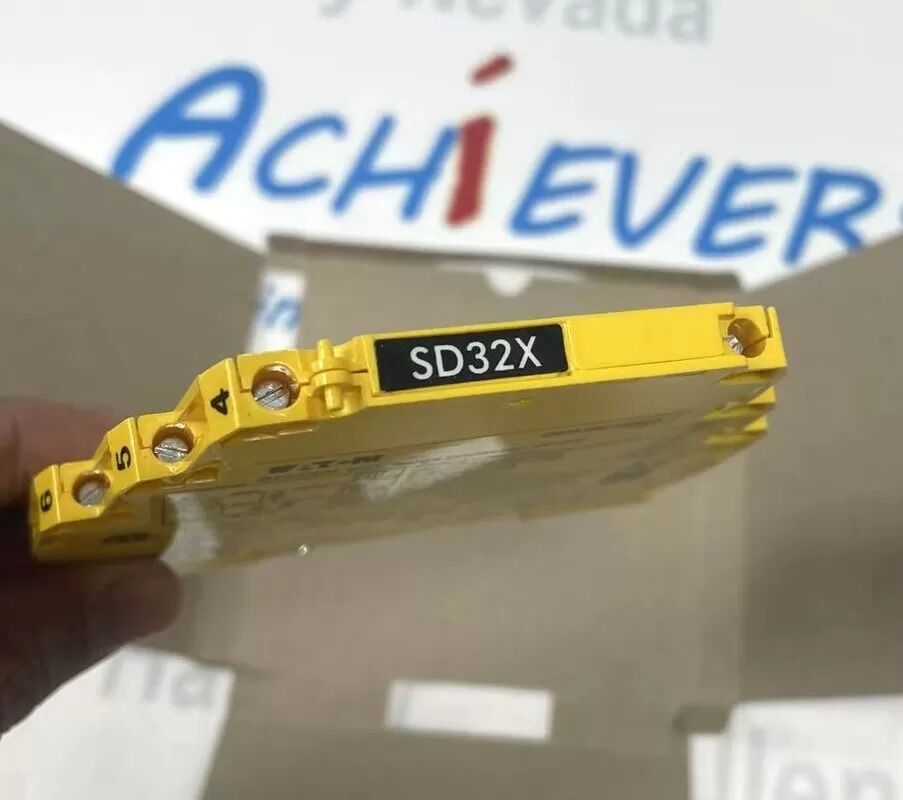

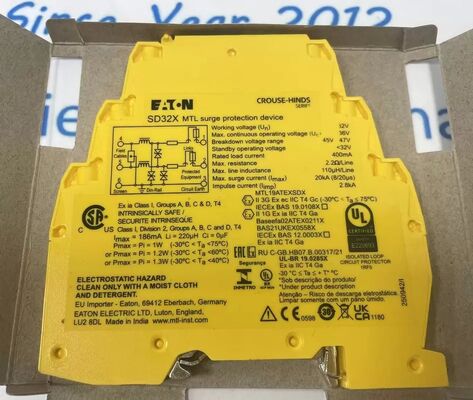

MTL SD32X Dispositivo de proteção contra sobretensões no sistema ferroviário DIN
Descrição:
Fabricante:MTL
Produto No. :SD32X
https://www.achievers-automation.comMais Produtos
Fornecimento de componentes industriais confiáveis para as empresas
Este componente de automação industrial é fornecido para aquisições empresariais.
Para reduzir o risco de abastecimento, cada encomenda é tratada individualmente com apoio para confirmação do modelo, esclarecimento da condição e estimativa do prazo de entrega antes da colocação da encomenda.Fornecem-se termos de cotação claros e uma comunicação coerente para ajudar os parceiros a gerirem as expectativas e a concluirem as transacções com confiançaA verificação ou esclarecimento adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
OMTL SD32Xpertence à série MTL SD de proteção modular contra ondas elevadas, uma barreira de ondas elevadas de circuito híbrido compacto concebida para proteger a fiação de sinais analógicos/digitais de processos industriais contra ondas de relâmpago,picos de tensão transitórios e interferências elétricas induzidas.
Otimizado para circuitos de controlo nominais de 32 VDC / 22 VAC, incluindo transmissores de 4 ∼ 20 mA, saídas de válvulas digitais, circuitos de alarme e condutores de solenoide,Este módulo de trilho DIN ultra-finos fornece resistência de série de linha ultra-baixa para minimizar a atenuação do sinalDispõe de circuitos híbridos de supressão de sobretensão de vários estágios, proteção completa de ligação de linha a linha e ligação de linha a tela,e aprovações de segurança intrínseca certificadas para zonas industriais perigosas de classe I Div 1 / Ex iaO terminal de terminação de ecrã integrado simplifica a fixação à terra do blindagem dos cabos, enquanto a pegada estreita permite a montagem de gabinetes de alta densidade para sistemas DCS e PLC I/O em larga escala.As certificações globais de localização perigosa IECEx e FM apoiam petróleo e gás, instalações químicas, petroquímicas e de águas residuais.
Detalhes:
| Parâmetro item |
MTL SD32X Valor oficial da folha de dados |
| Código modelo completo |
SD32X |
| Fabricante da marca |
MTL Instruments (Cooper Crouse-Hinds / Eaton) |
| Tipo de sinal protegido |
Processos de entrada/saída analógicos/digitais de 2 fios, circuitos de 4 ∼ 20 mA, saídas de solenoide, sinais de alarme |
| Voltagem nominal de funcionamento (Un) |
32 VDC / 22 VAC |
| Voltagem máxima de funcionamento contínua (Uc / MCOV) |
36 V |
| Corrente nominal de sinal (in) |
400 mA |
| Resistência por série de linhas |
2.2 Ω projeto de baixa resistência |
| Corrente máxima de vazamento |
≤ 5 μA |
| Corrente nominal de descarga (Isn, 8/20μs) |
3 kA |
| Capacidade máxima de corrente de sobretensão |
Classificação do circuito híbrido de pico de 20 kA |
| Nível de proteção contra tensão (até 1 kV/μs) |
< 45 V |
| Voltagem residual @ Não é pulso de sobretensão |
60 V |
| Largura de banda do sinal (-3dB @ 50Ω de carga) |
25 kHz |
| Tempo de resposta à onda |
< 1 ns de supressão ultra-rápida |
| Topologia de protecção |
Proteção híbrida completa linha-a-linha + dupla linha-a-tela/terra |
| Categoria de especificações |
Dados técnicos pormenorizados |
| Padrão de montagem |
Ferrovia DIN padrão de 35 mm (EN 60715) |
| Dimensões externas do módulo (L × P × H) |
99 mm × 7 mm × 102,1 mm Forma ultra-esbelta e estreita |
| Peso unitário líquido |
70 g |
| Conexão terminal |
Outros aparelhos de ar condicionado |
| Material de habitação |
Termoplástico amarelo retardador de chama |
| Intervalo de temperatura ambiente de funcionamento |
-40 °C ~ +80 °C |
| Intervalo de temperatura de armazenamento |
-40 °C ~ +80 °C |
| Certificações de locais perigosos |
ATEX Ex ia IIC T4, IECEx, FM Classe I Div 1 / Div 2 |
| Normas de conformidade industrial |
Protecção contra ondas elevadas, EN 61643-21, EN 61326-1 EMC, em conformidade com a RoHS |
| Garantia de serviço |
Garantia limitada de 10 anos |
| Densidade de embalagem dos armários |
Estabilização multi-módulo de alta densidade sem interferências térmicas |
| Terminal de ecrã de cabo |
Terceiro terminal dedicado para aterragem de escudo consistente |
Marca
A MTL (Measurement Technology Limited) é uma empresa britânica que se concentra na segurança da automação industrial e na tecnologia à prova de explosão.,A MTL é uma marca da Eaton Corporation, e está afiliada ao portfólio de produtos CrouseHinds da Eaton, focando no fornecimento de soluções de segurança intrínsecas para ambientes industriais perigosos.
Como empresa líder mundial em gestão de energia, a Eaton reforça ainda mais a sua competitividade nos domínios do controlo de processos industriais,Equipamento à prova de explosão e redes de segurança através da aquisição e integração da tecnologia e das linhas de produtos da MTLA linha de produtos da MTL (por exemplo, portões de segurança, portões de isolamento, protetores contra sobretensões, etc.) tornou-se agora um componente central do campo da automação industrial da Eaton.
