Conversor de temperatura de isolamento intrinsecamente seguro MTL5573
Descrição:
Fabricante:MTL
Produto Nó. : MTL5573
https://www.achievers-automation.comMais produtos
Fornecimento confiável de componentes industriais para empresas
Este componente de automação industrial é fornecido para compras empresariais. São suportados pedidos feitos sob encomenda e entrega antecipada, com preços cotados por consulta.
Para reduzir o risco de fornecimento, cada pedido é tratado individualmente com suporte para confirmação do modelo, esclarecimento de condições e estimativa de prazo de entrega antes da colocação do pedido. Termos de cotação claros e comunicação consistente são fornecidos para ajudar os parceiros a gerenciar expectativas e concluir transações com confiança. Verificações ou esclarecimentos adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.

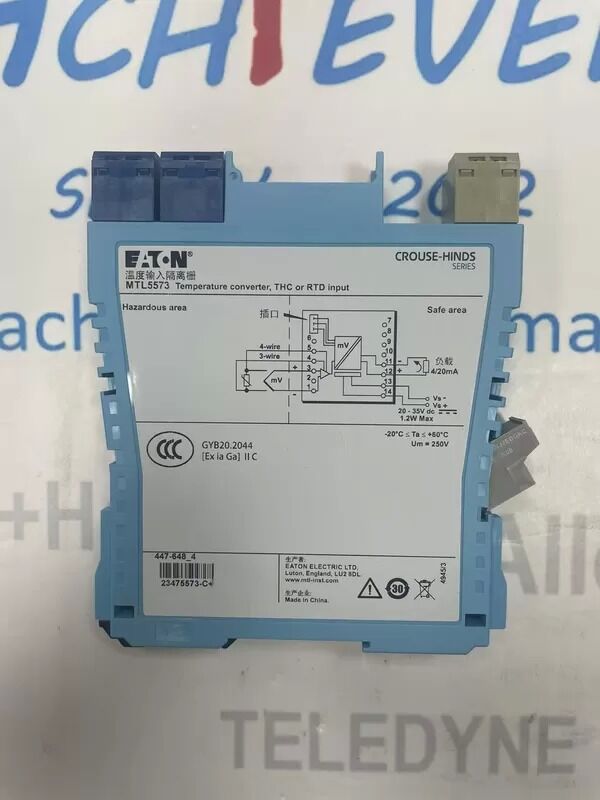

OMTL MTL5573é um conversor de temperatura compacto de canal único isolado galvanicamente pertencente à série MTL5500 de isoladores intrinsecamente seguros, fabricado pela Eaton MTL Instruments. Ele converte sinais de temperatura de baixo nível de sensores RTD ou termopares (THC) instalados em zonas perigosas explosivas em saídas analógicas padrão de 4–20 mA para DCS, PLC e equipamentos de gravação do lado seguroAlibaba.com....
Esta unidade fornece isolamento galvânico completo de 3 portas entre o lado do sensor perigoso, o lado do controle seguro e a fonte de alimentação, eliminando a interferência do circuito de aterramento e o acoplamento cruzado transitório. Ele suporta linearização configurável por software, variação de sensores, diagnóstico de falhas e compensação de junção fria (CJC) para entradas de termopares. O formato de trilho DIN estreito de 16 mm permite a instalação de gabinete de alta densidade, com aprovações de segurança intrínseca certificadas para locais perigosos de Zona 0/Classe I Div 1 em plantas de petróleo e gás, químicas e farmacêuticas. A detecção integrada de falha do sensor emite sinais configuráveis de upscale/downscale NAMUR NE43 fora da faixa para sistemas lógicos de alarme.
Detalhe:
| Item de parâmetro |
Valor oficial da folha de dados MTL5573 |
| Código completo do modelo |
MTL5573 |
| Marca |
Instrumentos MTL (Eaton Crouse-Hinds) |
| Contagem de canais |
1 único canal |
| Entradas de Lados Perigosos Suportadas |
Todos os tipos de termopares (J,K,T,E,R,S,B,N,XK); RTD de 2/3/4 fios (Pt100/Pt500/Pt1000, Cu/Ni); sinais de baixo nível mV |
| Corrente de excitação nominal RTD |
200 µA |
| Resistência máxima do cabo do termopar |
600Ω |
| Compensação de Junção Fria (CJC) |
Software selecionável ON/OFF; Erro CJC ≤ 1,0 °C |
| Sinal de saída padrão |
4–20 mA, resistência de carga máxima 600 Ω |
| Padrão fora da faixa |
Característica de falha configurável MTL ou NAMUR NE43 |
| Precisão de calibração (+20 °C) |
THC/mV: ±15 µV ou ±0,05% de entrada (o que for maior)
IDT: ±80 mΩ
Saída: ±11 µA |
| Desempenho de rejeição |
Rejeição de modo comum: 120 dB (240 V 50/60 Hz)
Rejeição do modo série: 40 dB (50/60 Hz) |
| Entrada de fonte de alimentação |
24 V CC nominal (faixa operacional de 20–35 V CC) |
| Consumo máximo de corrente |
50 mA a 24 V CC (saída de 20 mA) |
| Dissipação máxima de energia |
1,2 W a 24 V CC |
| Classificação da barreira de isolamento |
Isolamento galvânico completo de 3 portas; Um = 253 V rms/CC |
| Categoria de especificação |
Dados Técnicos Detalhados |
| Padrão de montagem |
Trilho DIN padrão EN 60715 de 35 mm |
| Dimensões do módulo (L × A × P) |
Caixa compacta e fina de 16 mm × 99 mm × 110 mm |
| Peso unitário líquido |
115g |
| Material da Habitação |
Termoplástico amarelo retardante de chama |
| Tipo de terminal |
Terminais de fixação por parafuso para fiação de instrumentos de campo |
| Temperatura ambiente operacional |
-20 °C ~ +60 °C |
| Faixa de temperatura de armazenamento |
-40 °C ~ +80 °C |
| Certificações de segurança intrínseca |
ATEX Ex ia IIC T4, IECEx, FM Classe I Div 1 / Div 2 |
| Compatibilidade com zonas perigosas |
Zona 0, Zona 1, Zona 2; Grupos AD |
| Parâmetros de segurança intrínseca |
Ui = 30 V, Ii = 200 mA, Pi = 1,2 W, Ci insignificante |
| Indicador de diagnóstico |
Alarme LED amarelo para quebra do sensor/falha de circuito aberto |
| Método de configuração |
Software para PC através de soquete de configuração dedicado |
| Padrões de Conformidade Industrial |
EN 61010-1, EN 61326-1 EMC, compatível com RoHS |
Marca
MTL (Measurement Technology Limited) é uma empresa britânica focada em segurança de automação industrial e tecnologia à prova de explosão. Foi fundada em 1955 e está sediada em Manchester. Atualmente, a MTL é uma marca da Eaton Corporation e é afiliada ao portfólio de produtos CrouseHinds da Eaton, com foco no fornecimento de soluções de segurança intrínseca para ambientes industriais perigosos.
Como empresa líder mundial em gestão de energia, a Eaton fortalece ainda mais a sua competitividade nas áreas de controle de processos industriais, equipamentos à prova de explosão e redes de segurança através da aquisição e integração da tecnologia e linhas de produtos da MTL. A linha de produtos da MTL (como portas de segurança, portas de isolamento, protetores contra surtos, etc.) tornou-se agora um componente central do campo de automação industrial da Eaton.
Introdução da empresa:
Automação de EmpreendedoresLimited tem mais de 10 anos de experiência no mercado de Automação Industrial, especializada na revenda de Sondas, Sensores, DCS, barreira isoladora, HMI, PLC, Adaptadores, conectores Profibus e cabos selados de fábrica de marcas como BENTLY NEVADA,E+H,MTL, AB, Pepperl+Fuchs,YOKOGAWA,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM etc. Se você tiver alguma solicitação, não hesite em nos contatar.
Abaixo estão as PRINCIPAIS MARCAS que atendemos nos últimos 14 anos:
Perguntas frequentes de empreendedores
P: Os produtos são unidades OEM genuínas?
R: Esses itens foram certificados pela Achievers Automation Limited como unidades OEM genuínas obtidas por meio de OEM ou canais de terceiros independentes.
P: Como você organizará o envio?
R: Podemos providenciar o envio com base em sua solicitação. Cooperamos com o encaminhador que pode providenciar o envio via FedEx, DHL, TNT com bom preço.
P: Qual é a garantia das mercadorias?
R: Garantia de um ano.
