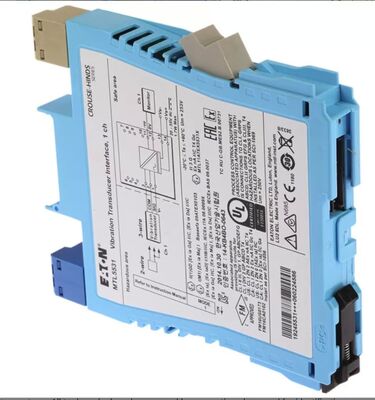

MTL5531 Isolador de transdutor de vibração intrinsecamente seguro
Descrição:
Fabricante:MTL
Produto No. : MTL5531
https://www.achievers-automation.comMais Produtos
Fornecimento de componentes industriais confiáveis para as empresas
Este componente de automação industrial é fornecido para aquisições empresariais.
Para reduzir o risco de abastecimento, cada encomenda é tratada individualmente com apoio para confirmação do modelo, esclarecimento da condição e estimativa do prazo de entrega antes da colocação da encomenda.Fornecem-se termos de cotação claros e uma comunicação coerente para ajudar os parceiros a gerirem as expectativas e a concluirem as transacções com confiançaA verificação ou esclarecimento adicionais estão disponíveis quando necessário, apoiando a contratação profissional e a cooperação a longo prazo.
OMTL MTL5531é um isolador de sinal de vibração compacto de um único canal isolado galvanicamente da série MTL5500, fabricado pela Eaton MTL Instruments.Interface sensores de vibração de corrente de 2 fios e sondas / acelerômetros de turbilhão de corrente de 3 fios instalados em zonas perigosas de explosão, que reproduzem os sinais de vibração para os PLC de controlo do lado seguro e para os sistemas de condicionamento da máquina.
Esta unidade fornece isolamento galvânico completo de 3 portas entre o circuito de sensores perigosos, a saída de monitoramento segura e a fonte de alimentação de corrente contínua de 24 V para eliminar o ruído do circuito de terra e o acoplamento cruzado transitório.Suporta a comutação por utilizador 3Excitação de.3mA para transdutores de vibração de 2 fios, largura de banda de sinal de 47 kHz para assinaturas de vibração de máquinas de alta frequência e é certificado para locais perigosos da Zona 0 / Classe I Div 1.Avaliação em conformidade com a IEC 61508, MTL5531 alcança a capacidade SIL 2 para sistemas instrumentalizados de segurança simples, adequados para a monitorização de equipamentos rotativos críticos em usinas de petróleo e gás, petroquímica e geração de energia.Uma caixa de trilho DIN fina de 16 mm maximiza a densidade do gabinete para racks de monitoramento de vibração de vários pontos.
Detalhes:
| Parâmetro item |
Valor oficial da folha de dados MTL5531 |
| Código modelo completo |
MTL5531 |
| Marca e fabricante |
Instrumentos MTL (Eaton Crouse-Hinds) |
| Configuração do canal |
Interface do transdutor de vibração de canal único |
| Sensores laterais perigosos suportados |
Sensores de vibração de corrente de dois fios; sondas de corrente de redemoinho de três fios / acelerômetros |
| Corrente de excitação do transdutor de 2 fios |
3.3 mA nominal, interruptor de hardware selecionável |
| Impedância de entrada perigosa |
10 kΩ (terminais de sinal 2 e 3) |
| Faixa de tensão do sinal de entrada aceitável |
-20 V mínimo a -0,5 V máximo |
| Precisão de transferência de corrente contínua (+20 °C) |
< ± 50 mV |
| Precisão de transferência AC |
0·1 kHz: ± 1%
1 ‰ 10 kHz: -5% ~ +1%
10 ̊20 kHz: -10% ~ +1% |
| Largura de banda do sinal (-3dB típico) |
47 kHz |
| Retardo máximo de fase |
< 14 μs |
| Coeficiente de temperatura |
±50 ppm/°C (10°65°C)
± 100 ppm/°C (-20 ‰ 10 °C) |
| Opções de saída lateral seguras |
Voltagem de saída LU / corrente ativa de saída Li |
| Resistência máxima à carga de saída (corrente) |
350 Ω |
| Faixa de funcionamento da tensão de alimentação |
20 V DC ~ 35 V DC nominal 24 V DC |
| Consumo máximo de corrente (24 V, carga de 10 mA) |
65 mA |
| Dissipação máxima de potência interna |
1.33 W |
| Classificação de isolamento galvânico |
Isolamento total de 3 portas, barreira de isolamento de 253 V rms |
| Categoria de especificações |
Dados técnicos pormenorizados |
| Padrão de montagem |
EN 60715 trilho DIN padrão de 35 mm |
| Dimensões externas do módulo (W × H × D) |
Carcaça compacta fina de 16 mm × 121 mm × 108 mm |
| Peso líquido unitário |
110 g (0,11 kg) |
| Material de habitação |
Polímero termoplástico amarelo ignífugo |
| Tipo de terminação |
Outros aparelhos de ar condicionado |
| Indicador de potência |
LED verde para o estado da potência operacional |
| Temperatura ambiente de funcionamento contínuo |
-20 °C ~ +60 °C |
| Intervalo de temperatura de armazenamento |
-40 °C ~ +80 °C |
| Certificações de segurança intrínseca |
ATEX Ex ia IIC T4·T6, IECEx, FM Classe I Div 1 / Div 2 |
| Compatibilidade com zonas perigosas |
Zona 0, Zona 1, Zona 2; Grupos de gases A·D |
| Parâmetros da entidade de segurança intrínseca |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, capacidade interna insignificante |
| Classificação de segurança funcional |
Avaliação da IEC 61508, compatível com a SIL 2 (arquitetura simples, HFT=0) |
| Normas de conformidade industrial |
EN 61010-1, EN 61326-1 EMC industrial, em conformidade com a RoHS |
| Desempenho da imunidade EMC |
Critério Uma operação contínua sob interferência electromagnética industrial |
Marca
A MTL (Measurement Technology Limited) é uma empresa britânica que se concentra na segurança da automação industrial e na tecnologia à prova de explosão.,A MTL é uma marca da Eaton Corporation, e está afiliada ao portfólio de produtos CrouseHinds da Eaton, focando no fornecimento de soluções de segurança intrínsecas para ambientes industriais perigosos.
Como empresa líder mundial em gestão de energia, a Eaton reforça ainda mais a sua competitividade nos domínios do controlo de processos industriais,Equipamento à prova de explosão e redes de segurança através da aquisição e integração da tecnologia e das linhas de produtos da MTLA linha de produtos da MTL (por exemplo, portões de segurança, portões de isolamento, protetores contra sobretensões, etc.) tornou-se agora um componente central do campo da automação industrial da Eaton.
Introdução da empresa:
Automação de conquistasLimited tem mais de 10 anos de experiência no mercado de automação industrial, especializada na revenda de fábrica selada sonda, sensor, DCS, isolador barreira, HMI, PLC, adaptador,Conector Profibus e cabo de marcas como a BENTLY NEVADA,E+H,MTL, AB, ,YOKOGAWA,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM etc. Se tiver alguma solicitação, não hesite em contactar-nos.
Abaixo estão as principais marcas que lidamos nos últimos 14 anos:
Perguntas Frequentes de Atrevedores
P: Os produtos são originais?
R: Estes artigos foram certificados pela Achievers Automation Limited como unidades OEM genuínas obtidas através de canais OEM ou de terceiros independentes.
P: Como vai organizar o envio?
R: Podemos organizar o envio com base em seu pedido. Temos forwarder cooperado que pode organizar o envio via FedEx, DHL, TNT com bom preço.
P: Qual é a garantia das mercadorias?
A: Garantia de um ano.
